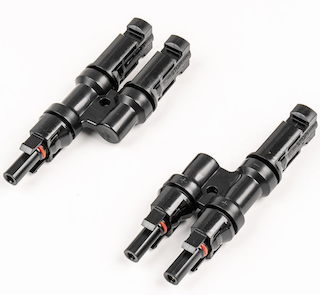

2-1 aurinkopaneelin T-haaraliittimen rinnakkaissovitin

Tämä Dsolan laadukas 2-1 aurinkopaneelin T Branch Connector -rinnakkaissovitin on tarkasti suunniteltu työkalu tasavirran jakelun optimointiin. Tämä 2-1 aurinkopaneelin T-haaraliitin on suunniteltu korkeajännitteiseen vakauteen, jonka avulla asentajat voivat yhdistää kaksi erillistä moduulia tai merkkijonoa vaivattomasti. Keskitymällä kompaktiin, työkaluvapaaseen suunnitteluun varmistamme, että järjestelmäsi laajennus tai alkuasennus pysyy turvallisena ja säänkestävänä ja täyttää nykyaikaisten aurinkosähköasennuksien tiukat vaatimukset.

Tuotteen ominaisuudet

● Työkaluton pikayhteys
Integroitu napsautusmekanismi mahdollistaa nopean napsautuksella lukitsevan asennuksen. Tämä 2–1 MC4 T -haaraliitin aurinkopaneelijärjestelmille eliminoi erikoistyökalujen tarpeen, mikä helpottaa nopeita asennusta paikan päällä ja helpottaa huollon säätöjä.

● Heavy Duty Säänkestävä suoja
IP67-vesitiiviysluokituksen omaavat liittimet käyttävät korkealaatuisia tiivisterenkaita kosteuden ja pölyn estämiseksi. Tämä varmistaa tasaisen suorituskyvyn äärimmäisissä ulko-olosuhteissa, mukaan lukien rankkasateessa, lumisateessa ja korkean kosteuden olosuhteissa.

● Minimaalinen tehohäviö
Sisäiset koskettimet on valmistettu erittäin johtavasta tinatusta kuparista, mikä varmistaa alhaisen vastuksen liitoksen. Tämä maksimoi virransiirron moduuleistasi invertteriin, mikä estää lämmön kertymisen ja energian hukkaa piirissä.

● Kestävä lämpökestävyys
Vahvistetusta PPO-materiaalista valmistettu 2-1 aurinkopaneelin T-haaraliittimen rinnakkaissovitin säilyttää rakenteellisen eheytensä laajalla lämpötila-alueella. Se kestää erittäin hyvin UV-säteilyä ja ikääntymistä, mikä varmistaa aurinkopaneelien käyttöiän vastaavan käyttöiän.

● Tilaa säästävä kompakti muotoilu
Ohut T-haaraprofiili on ihanteellinen käytettäväksi ahtaissa paikoissa, kuten kytkentärasioissa tai ruuhkaisissa kattokiinnityskiskoissa. Se mahdollistaa organisoidun kaapelinhallinnan lisäämättä tarpeetonta massaa järjestelmän asetteluun.

Sovellus

Laajamittainen taulukon optimointi
Käytetään moduuliparien ryhmittelyyn maahan asennettujen aurinkovoimaloiden sisällä virtaviivaistaakseen invertterien pääsyöttöä ja parantaakseen yleistä virranottotehokkuutta.

PV String Combiner Systems
Tärkeä useiden merkkijonojen yhdistämiseen yhdistäjälaatikoissa, jolloin useat sarjaan kytketyt paneeliryhmät voivat syöttää yhdeksi tasavirtajakelulinjaksi.

Järjestelmän laajennukset ja päivitykset
Ihanteellinen ratkaisu olemassa olevien ryhmien laajentamiseen. Se mahdollistaa uusien paneelien lisäämisen ilman nykyisen johdotusinfrastruktuurin täydellistä uudistamista.

Kannettavat ja hätäasetukset
Tarjoaa luotettavan, nopeasti käyttöön otettavan yhteysmenetelmän väliaikaisiin aurinkosähköasennuksiin syrjäisillä alueilla tai hätätilanteissa, joissa aika on kriittistä.

Miksi käyttää T-haaraliitintä?

Ensisijainen syy käyttää 2-1 aurinkopaneelin T-haaraliittimen rinnakkaissovitinta on lisätä aurinkopaneelisi kokonaisvirtaa samalla, kun jännite pysyy tasaisena. Kytkemällä paneelit rinnakkain voit täyttää tiettyjen akkuohjainten tai invertterien suurvirtalatausvaatimukset. Lisäksi T-haaraliittimet vähentävät huomattavasti tarvittavien jatkokaapeleiden ja yksittäisten liittimien määrää, mikä minimoi mahdolliset vikakohdat ja alentaa järjestelmän kokonaiskustannuksia (BOS).

FAQ

K: Voinko käyttää näitä erikokoisten aurinkopaneelien liittämiseen?
V: On erittäin suositeltavaa käyttää näitä liittimiä vain paneeleille, joiden jännitearvot ovat samat. Paneelien, joiden jännitteet eivät täsmää, rinnankytkeminen voi johtaa siihen, että virtaa pakotetaan takaisin matalajännitemoduuliin, mikä aiheuttaa energiahäviöitä ja mahdollisia vaurioita.

K: Ovatko nämä yhteensopivia tavallisten 1000V ja 1500V järjestelmien kanssa?
V: Kyllä, T-haara-adapterimme on suunniteltu toimimaan turvallisesti nykyaikaisissa korkeajännitteisissä tasavirtaympäristöissä, ja ne tarjoavat raskaan eristyksen, jota tarvitaan sekä asuin- että sähkön mittakaavan jännitteissä.

K: Tarvitsenko erikoistyökalun niiden irrottamiseen?
V: Vaikka ne lukittuvat turvallisesti käsin vahingossa tapahtuvan irrotuksen estämiseksi, suosittelemme käyttämään tavallista aurinkoavaintyökalua lukituskielekkeiden painamiseen turvallisesti ja helposti irrottamiseen huollon aikana.

Tuoteparametrit

SOLAR T -LIITINJÄRJESTELMÄ
Tekniset tiedot
Liitinjärjestelmä				MC4 KYTKENTÄ		Eristysmateriaali		PPO
Nimellisvirta				Sertifioitu 50A		Lukitusjärjestelmän pistoliittimet		Snap-in (nur/vain MC4)
Nimellisjännite				1500 V DC (IEC) 600 V DC (UL)		Liekkiluokka		UL94-HB / UL94-V0
Ympäristön lämpötila-alue				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Turvallisuusluokka		II
Suojausaste, paritettu				IP67		Yhteysjärjestelmä		MC Multilam
Pistoliittimien kosketusresistanssi				0,5mΩ		Irtisanomisen tyyppi Crimpen		Puristus
Yhteydenottomateriaali				Kupari, tinattu		Kaapelin koko		2,5 mm2, 4 mm2, 6 mm2
Lisäysvoima / vetovoimalla				<50N/>50N		Takuu		25 vuotta
