Korkeataajuinen piirilevySillä on tärkeä rooli nykyaikaisissa elektronisissa järjestelmissä, joissa signaalin eheys, alhainen häviö ja vakaa suorituskyky eivät ole neuvoteltavissa. Asiakkaat kamppailevat usein materiaalien valinnan, signaalin heikkenemisen, impedanssin hallinnan ja valmistuksen luotettavuuden kanssa 5G-viestinnästä ja autotutkista ilmailu- ja avaruusteollisuuteen, lääketieteelliseen kuvantamiseen ja kehittyneisiin RF-laitteisiin. Tämä perusteellinen opas selittää, mitä High Frequency PCB on, miten se toimii, miksi sillä on merkitystä ja kuinka valita oikea ratkaisu vaativiin sovelluksiin. Tämä artikkeli perustuu Shenzhen Fanway Technology Co., Ltd:n todelliseen valmistuskokemukseen, ja se tarjoaa käytännön näkemyksiä, jotka auttavat insinöörejä, ostajia ja päättäjiä vähentämään riskejä, hallitsemaan kustannuksia ja saavuttamaan pitkän aikavälin suorituskyvyn vakauden.

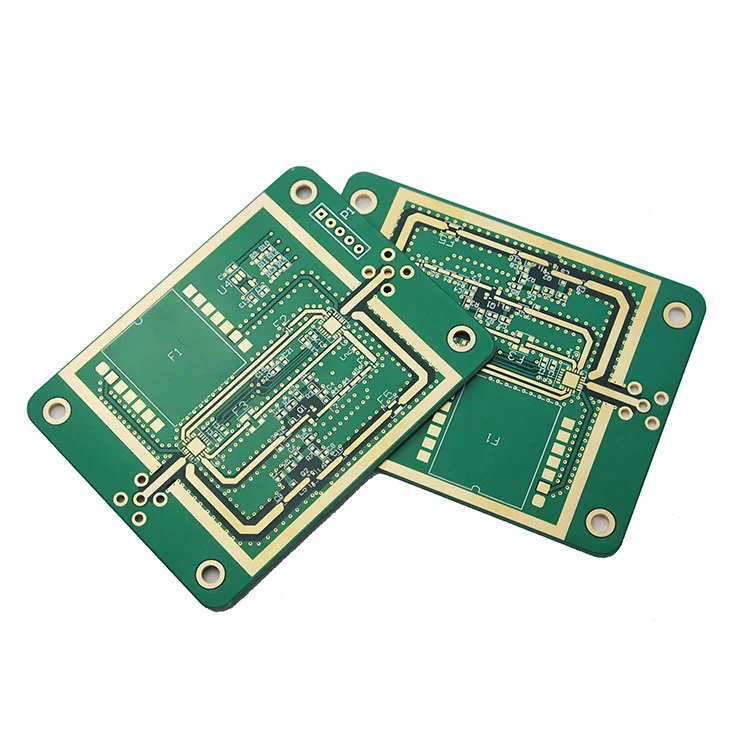

Korkeataajuinen piirilevy on piirilevy, joka on erityisesti suunniteltu lähettämään tyypillisesti yli 1 GHz:n taajuisia signaaleja minimaalisella häviöllä, säröllä tai häiriöillä. Toisin kuin tavalliset FR-4-levyt, korkeataajuiset piirilevyt vaativat erikoismateriaaleja, tiukempaa prosessinhallintaa ja edistynyttä suunnitteluosaamista.
Signaalin nopeuden kasvaessa ja laitteista kompaktimpia, perinteiset piirilevyratkaisut eivät usein täytä suorituskykyodotuksia. Tässä High Frequency PCB -tekniikasta tulee välttämätön. Shenzhen Fanway Technology Co., Ltd on käyttänyt vuosia valmistusprosessien jalostukseen varmistaakseen tasaisen suorituskyvyn monimutkaisissa suurtaajuusympäristöissä.
Nykyaikaiset elektroniset järjestelmät ovat voimakkaasti riippuvaisia nopeasta signaalinsiirrosta. Mikä tahansa epävakaus, impedanssin yhteensopimattomuus tai dielektrisyyshäviö voi johtaa järjestelmävikaan. High Frequency PCB -ratkaisut ratkaisevat nämä ongelmat tarjoamalla kontrolloidut dielektriset ominaisuudet, vakaan lämpösuorituskyvyn ja erinomaisen signaalin eheyden.
Yritykset, jotka työskentelevät Shenzhen Fanway Technology Co., Ltd:n kanssa, raportoivat usein parantuneesta tuotteiden luotettavuudesta ja alentuneesta korjauskustannuksista siirryttyään tarkoitukseen rakennettuihin High Frequency PCB -ratkaisuihin.
Monet asiakkaat kohtaavat toistuvia haasteita hankkiessaan tai suunnitellessaan High Frequency PCB -tuotteita. Näiden kipukohtien ymmärtäminen on ensimmäinen askel kohti tehokkaita ratkaisuja.
Shenzhen Fanway Technology Co., Ltd käsittelee näitä kysymyksiä tiukan materiaalin valinnan, talon sisäisen testauksen ja läheisen yhteistyön avulla asiakkaiden kanssa suunnitteluvaiheessa.
Korkeataajuinen piirilevy:n ydinperiaate on signaalihäviön ja häiriöiden minimoiminen. Tämä saavutetaan optimoiduilla dielektrisillä materiaaleilla, tarkalla jälkigeometrialla ja edistyneillä laminointitekniikoilla.
Korkeilla taajuuksilla pienetkin suunnitteluvirheet voivat aiheuttaa heijastuksia, ylikuulumista tai liiallista lämmöntuottoa. Shenzhen Fanway Technology Co., Ltd käyttää simulaatiopohjaisia suunnittelutarkastuksia ja kontrolloituja valmistusprosesseja näiden riskien vähentämiseksi.
Materiaalin valinta on yksi kriittisimmistä osa-alueista korkeataajuisten piirilevyjen suunnittelussa. Jokaisella materiaalilla on erilaisia sähköisiä ja mekaanisia ominaisuuksia.
Työskentelemällä läheisessä yhteistyössä johtavien materiaalitoimittajien kanssa Shenzhen Fanway Technology Co., Ltd varmistaa tasaisen laadun ja ennustettavan suorituskyvyn.
Korkeataajuisen piirilevyn suunnittelu vaatii huolellista huomiota yksityiskohtiin. Keskeisiä tekijöitä ovat jäljen leveys, väli, maadoitusstrategia ja kerrosten pinoaminen.
Shenzhen Fanway Technology Co., Ltd:n tukemat suunnittelutiimit hyötyvät suunnittelupalautteesta, joka vähentää kalliita suunnittelumuutoksia.
Korkeataajuisten piirilevyjen valmistus vaatii tarkkuutta. Pienet vaihtelut syövytyksessä, laminointipaineessa tai porauksessa voivat vaikuttaa merkittävästi suorituskykyyn.
Shenzhen Fanway Technology Co., Ltd käyttää kehittyneitä prosessinohjausjärjestelmiä, automatisoitua tarkastusta ja erittäin tarkkoja laitteita pitääkseen tiukat toleranssit koko tuotannon ajan.
Korkeataajuisten piirilevyjen suorituskyvyn arviointi ylittää perussähkötestauksen. Useat parametrit vaikuttavat suoraan järjestelmän luotettavuuteen.
Jokaiselle Shenzhen Fanway Technology Co., Ltd:n valmistamalle korkeataajuiselle piirilevylle suoritetaan tiukka testaus sen varmistamiseksi, että ne ovat sovellusvaatimusten mukaisia.
Korkeataajuinen piirilevy -tekniikkaa käytetään laajasti useilla korkean teknologian aloilla.
Shenzhen Fanway Technology Co., Ltd on toimittanut korkeataajuisia piirilevyratkaisuja asiakkaille kaikilla näillä aloilla.
Oikean toimittajan valinta on yhtä tärkeää kuin oikean materiaalin valinta. Luotettava kumppani ymmärtää sekä suunnittelun tarkoituksen että valmistuksen rajoitukset.
Monet maailmanlaajuiset asiakkaat jatkavat yhteistyötä Shenzhen Fanway Technology Co., Ltd:n kanssa sen pitkän aikavälin luotettavuuden ja teknisen asiantuntemuksen vuoksi.
Shenzhen Fanway Technology Co., Ltd on rakentanut mainetta monimutkaisiin sovelluksiin räätälöityjen korkean suorituskyvyn korkeataajuisten piirilevyratkaisujen toimittajana. Edistyneillä tuotantolaitoksilla ja asiakaslähtöisellä lähestymistavalla yritys tukee projekteja prototyypeistä massatuotantoon.
Yhdistämällä materiaalitieteen tietämyksen käytännön suunnittelukokemukseen Shenzhen Fanway Technology Co., Ltd auttaa asiakkaita vähentämään riskejä ja nopeuttamaan tuotekehitystä.
| Materiaalityyppi | Dielektrinen vakio | Tappiotekijä | Tyypilliset sovellukset |
|---|---|---|---|
| PTFE-pohjainen | 2.1 – 2.6 | Erittäin alhainen | Mikroaaltouuni, RF, ilmailu |
| Hiilivety keramiikka | 3,0 - 3,5 | Matala | 5G, autotutka |
| Muokattu epoksi | 3,6 – 4,2 | Keskikokoinen | Nopeat digitaaliset järjestelmät |
K: Mikä taajuusalue määrittää korkeataajuisen piirilevyn?
V: High Frequency PCB viittaa tyypillisesti yli 1 GHz toimiviin kortteihin, vaikka vaatimukset vaihtelevat sovelluksen mukaan.
K: Voiko korkeataajuista piirilevyä sekoittaa standardimateriaaleihin?
V: Kyllä, hybridit ovat yleisiä ja voivat optimoida sekä suorituskyvyn että kustannukset, kun ne on suunniteltu oikein.
K: Miksi materiaalin johdonmukaisuus on niin tärkeää?
V: Epäjohdonmukaiset dielektriset ominaisuudet voivat aiheuttaa signaalin epävakautta ja järjestelmävikoja.
K: Kuinka Shenzhen Fanway Technology Co., Ltd varmistaa laadun?
V: Tiukan prosessinvalvonnan, materiaalitarkastuksen ja kattavan testauksen avulla jokaisessa tuotantovaiheessa.
K: Sopiiko korkeataajuinen piirilevy massatuotantoon?
V: Kyllä, oikealla valmistuskumppanilla korkeataajuisia piirilevyjä voidaan tuottaa luotettavasti mittakaavassa.
Korkeataajuinen piirilevy -tekniikka ei ole enää valinnainen kehittyneissä elektronisissa järjestelmissä. Oikean suunnittelutavan, materiaalien ja valmistuskumppanin valitseminen voi vaikuttaa merkittävästi tuotteen menestykseen.
Shenzhen Fanway Technology Co., Ltdon sitoutunut auttamaan asiakkaita voittamaan tekniset haasteet ja saavuttamaan vakaat, korkean suorituskyvyn tulokset. Jos suunnittelet uutta projektia tai haluat parantaa olemassa olevia High Frequency PCB -ratkaisujasi, voit tehdä senota meihin yhteyttätänään keskustellaksemme siitä, kuinka voimme tukea tarpeitasi.
