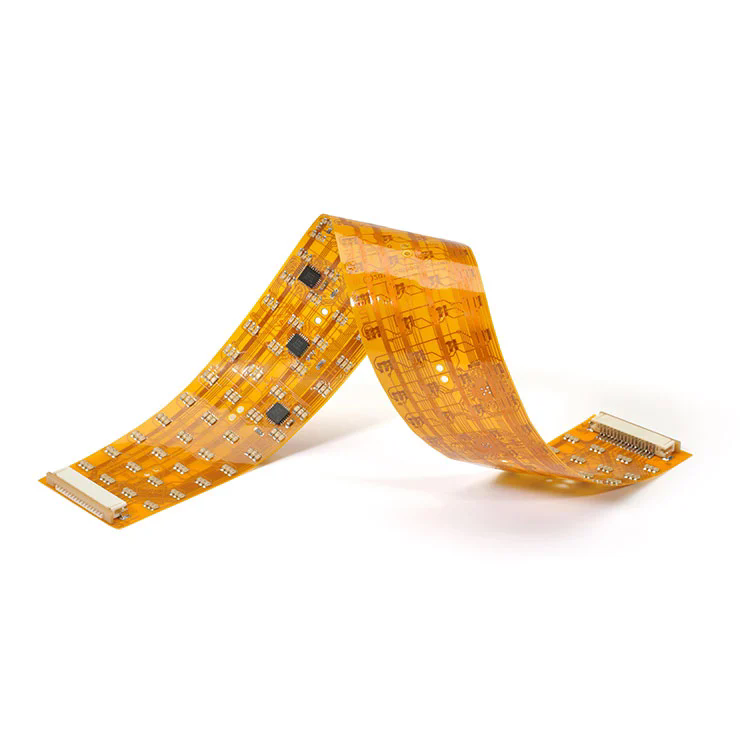

Joustavat tulostetut piirilevyt(FPC-PCB: t) ovat innovaatio, joka on muuttanut nykyaikaisen elektroniikan rakennetta mahdollistamalla joustavat, kevyt ja korkean tiheyden piiriyhteydet. Toisin kuin perinteiset jäykät PCB: t, FPC -PCB: t on valmistettu joustavista perusmateriaaleista, kuten polyimidistä (PI) tai polyesteristä (PET), jotka voivat taivuttaa, taittaa tai kiertää rikkomatta piiri. Tämän ainutlaatuisen ominaisuuden avulla suunnittelijat voivat saavuttaa pienemmät, ohuemmat ja dynaamisemmat tuoterakenteet.
FPC -piirilevyjä käytetään laajasti puettavissa laitteissa, lääketieteellisissä instrumenteissa, autojärjestelmissä, älypuhelimissa ja teollisuusohjausjärjestelmissä. Niiden joustavuus ja erinomainen suorituskyky tekevät heistä kriittisen perustan kompakti- ja monitoimisen elektroniikan kehitykselle.
FPC -piirilevyjen keskeisiä ominaisuuksia ovat:
Kevyt ja ohut: paksuus voi olla niinkin alhainen kuin 0,1 mm, joten se sopii pienikokoisille elektronisille laitteille.
Suuri luotettavuus: Joustavat kuparisirut vähentävät johdotusvirheitä ja parantavat signaalin yleistä eheyttä.
Lämpö- ja kemiallinen resistenssi: Polyimidisubstraatti varmistaa vakavan suorituskyvyn ankarissa ympäristöissä.
Erinomainen dynaaminen taivutuskyky: Sopii laitteille, joissa on siirrettäviä tai taitettavia osia.
Pohjimmiltaan FPC -piirilevy mahdollistaa täydellisen sekoituksen toiminnallisuudesta, kestävyydestä ja joustavuudesta, joka tukee seuraavan sukupolven sähköisen innovaatioiden vaatimaa suunnittelun vapautta.
FPC -piirilevyn toimintaperiaate on sen kerroksisessa rakenteessa, mikä mahdollistaa johtavien kuparien jäljen tulostamisen joustavalle eristävälle kalvolle. Rakenne koostuu yleensä:
Perusmateriaali (substraatti): polyimidi (PI) tai PET -kalvo, joka tarjoaa mekaanisen joustavuuden ja eristyksen.
Liimakerros: Sidot kuparikalvon substraattiin (voi olla liimaa tai liimaaton tyyppiä).
Kuparifolio: johtava kerros virransiirtoa varten.
Coverylay Film: suojaa piiriä ympäristövaurioilta ja tarjoaa eristyksen.
Vahvistuskerros (valinnainen): Vahvistaa liitinalueita tai kiinnityspisteitä.
Alla on yksityiskohtainen taulukko, jossa esitetään yhteenveto avaintekijöiden teknisissä eritelmissä, joita yleisesti käytetään FPC -piirilevyn valmistuksessa:
| Parametri | Eritelmä | Kuvaus |
|---|---|---|
| Perusmateriaali | Polyimidi (PI) / PET | Joustava ja lämmönkestävä substraattimateriaali |
| Kuparin paksuus | 1/3 unssia - 3 unssia | Määrittää virrankulutuksen kapasiteetin |
| Kerrosluku | 1 - 6 kerrosta | Riippuu piirin monimutkaisuudesta |
| Vähimmäisviivan leveys / etäisyys | 0,05 mm / 0,05 mm | Määrittää piiritiheyden tarkkuuden |
| Pintapinta | Enig, OSP, HASL, upotushopea | Varmistaa juotettavuuden ja korroosiosuojan |
| Säde taivutus | ≥0,5 mm | Osoittaa joustavuutta ja kestävyyttä taivutuksen aikana |
| Käyttölämpötila | -40 ° C - +150 ° C | Sopii korkean lämpötilan ympäristöihin |
| Juotosmaski | Keltainen, musta, vihreä, läpinäkyvä | Tarjoaa esteettistä ja suojaavaa pinnoitetta |
| Impedanssinhallinta | ± 10% | Ylläpitää signaalin lähetyksen vakautta |
Nämä tekniset parametrit vaikuttavat suoraan FPC -PCB: ien sähköiseen suorituskykyyn, mekaaniseen kestävyyteen ja tuotteiden integroinnin tehokkuuteen. Oikea materiaalien ja suunnittelun yhdistelmä varmistaa vakaan signaalin siirron jopa äärimmäisissä mekaanisissa olosuhteissa.
Kun tarkastellaan nykyaikaisten elektronisten laitteiden piirilevy -suunnittelua, FPC PCB tarjoaa vertaansa vailla monipuolisuutta ja luotettavuutta jäykkään levyyn verrattuna. Syyt sen kasvavaan suosioon perustuvat kolmeen suurimpaan tekniikan eduihin:
FPC-piirilevyjen avulla insinöörit voivat luoda kolmiulotteisia yhteyksiä taivuttamalla ja taittamalla kortti monimutkaisten laitegeometrioiden sovittamiseksi. Tämä ominaisuus vähentää merkittävästi avaruusvaatimuksia ja mahdollistaa ohuempien, kevyempien ja ergonomisten laitteiden suunnittelun - välttämättömät älypuhelimissa, kameroissa ja lääketieteellisissä pukeutumisissa.
FPC PCB: t vähentävät vähemmän juotosliitoksia ja liittimiä löysien yhteyksien ja signaalihäiriöiden riskiä. Ne ovat erittäin kestäviä värähtelylle, mikä tekee niistä ihanteellisia auto- ja ilmailu- ja avaruussovelluksiin, joissa johdonmukainen suorituskyky on ratkaisevan tärkeää.
Kuparijäljen ja hallittujen impedanssisuunnittelun tasaisuus auttavat ylläpitämään signaalin eheyttä korkeilla taajuuksilla. Tämä on erityisen elintärkeää nopeiden viestintäjärjestelmissä, Internet-moduuleissa ja edistyneissä antureissa.
Yksinkertaistaa kokoonpanoa ja vähentää johdotusvirheitä.
Tarjoaa erinomaisen lämmön hajoamisen suorituskyvyn.
Mahdollistaa kevyet ja miniatyrisoidut elektroniset kokoonpanot.
Tukee automatisoitua tuotantoa, jolla on korkea tuotto.
Kulutuselektroniikka: Älypuhelimet, tabletit, taitettavat näytöt, kamerat.
Lääketieteelliset laitteet: sydämentahdistimet, diagnostiset kuvantamisjärjestelmät, biosensorit.
Autoteollisuuselektroniikka: instrumenttipaneelit, LED -valaistus, turvatyynyjärjestelmät.
Teollisuusautomaatio: Ohjauspaneelit, robottivarret ja älykkäät anturit.
Integroimalla nämä ominaisuudet FPC -PCB: t eivät ole vain teknologinen komponentti, vaan strateginen suunnitteluetu, joka määrittelee tuoteinnovaatiot ja kilpailukyvyn nykypäivän elektroniikan valmistuksessa.
Oikean FPC-piirilevytoimittajan valitseminen on välttämätöntä tuotteen vakauden ja pitkäaikaisen luotettavuuden saavuttamiseksi. Kun arvioidaan valmistajaa, harkitse seuraavia näkökohtia:
Varmista, että valmistaja on varustettu edistyneillä laserporauslaitteilla, tarkkuussuojajärjestelmillä ja automaattisella optisella tarkistuksella (AOI), jotta voidaan ylläpitää mittatarkkuutta ja johdonmukaisuutta.
Laadukas FPC-PCB: t riippuvat sertifioiduista materiaaleista, kuten DuPont ™ tai Panasonic ™ -polyimidikalvoista, yhdistettynä koottaviin kuparikalvoihin. Tiukat laadunvalvontaprosessit, kuten IPC -luokan 3 vaatimustenmukaisuus ja ISO 9001 -sertifiointi ovat indikaattoreita valmistuksen luotettavuudesta.
Ammattimaisen toimittajan tulisi tarjota täysi tekninen tuki-varhaisen vaiheen piirisuunnitelmasta impedanssisimulaatioon, prototyyppien ja massatuotantoon-varmistaa, että lopputuote täyttää sekä suorituskyky- että kustannusvaatimukset.
Luotettavissa FPC -piirilevyissä käydään useita testausprosesseja, mukaan lukien:
Sähkötestaus (e-testi) avoimen/lyhyen havaitsemiseksi.
Taivutus- ja taivutustestit mekaanisen kestävyyden vahvistamiseksi.
Lämpöshokki ja ikääntymiskokeet ympäristön kestävyydelle.
Mikroskooppinen tarkastus jäljityksen yhtenäisyyden ja tarttuvuuden laadun suhteen.
Valitsemalla kokeneen ja sertifioidun toimittajan, voit vähentää merkittävästi tuotantoriskiä, parantaa luotettavuutta ja optimoida markkinoiden aikaa.
