Pecb-suunnittelusta massatuotantoon Fanway tarjoaa nopean käännöksen piirilevyjen valmistuspalveluita yhden luukun ratkaisuina monimuotoisten projektivaatimusten vastaamiseksi ja markkinoiden ajan nopeuttamiseksi.

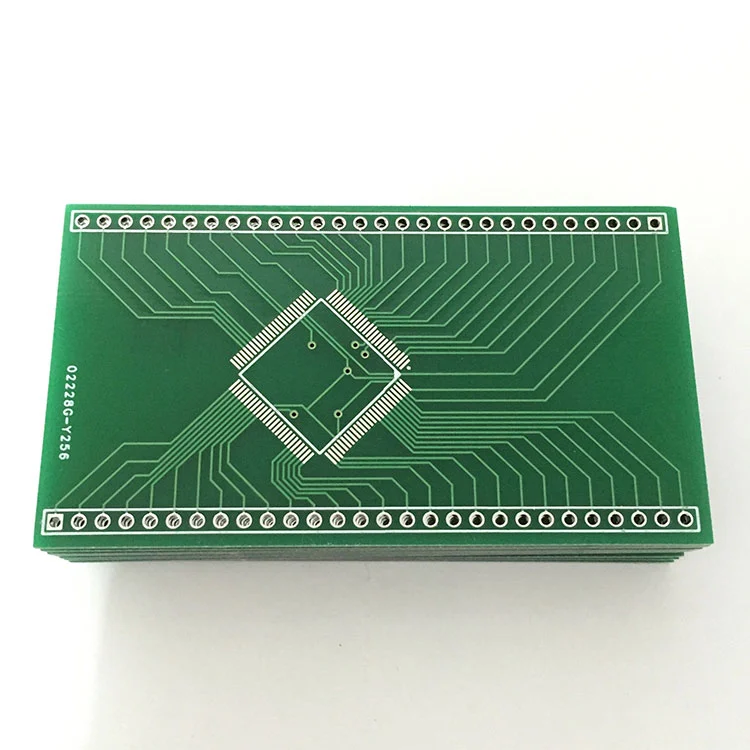

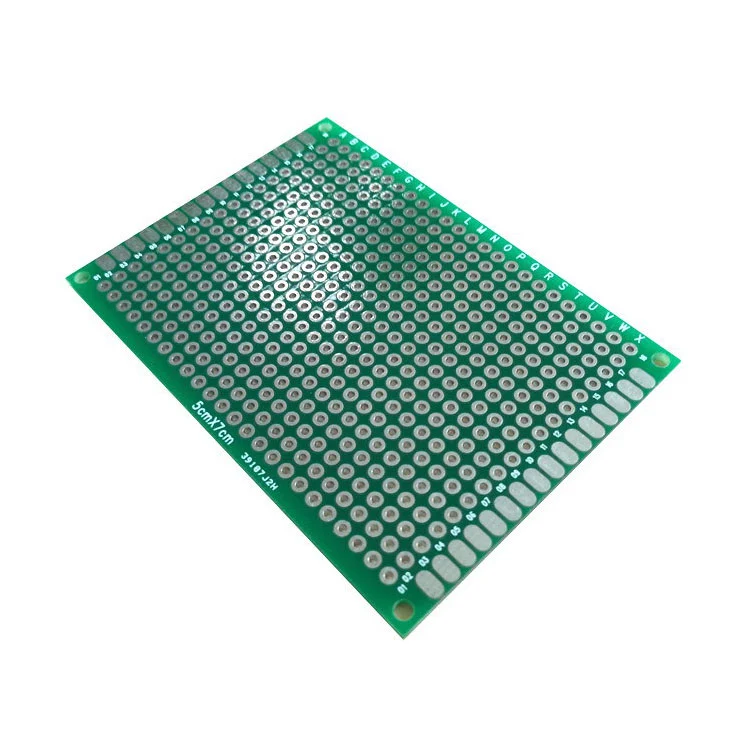

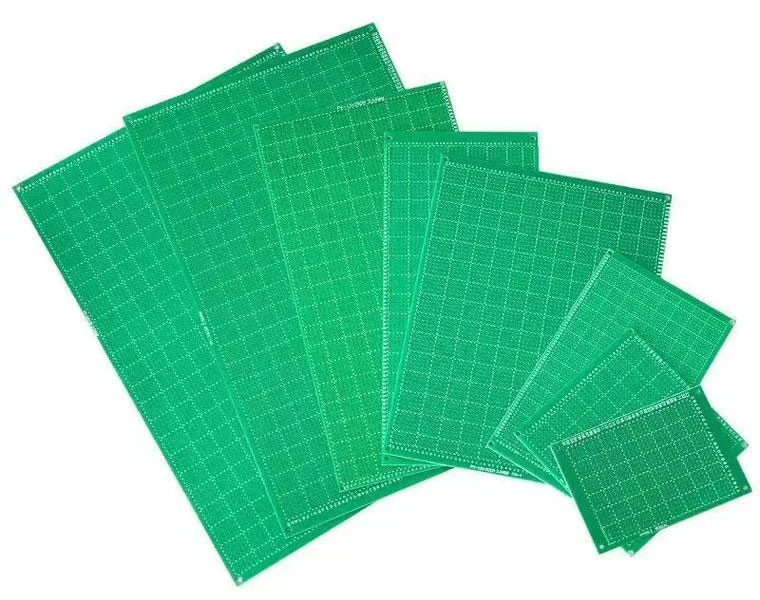

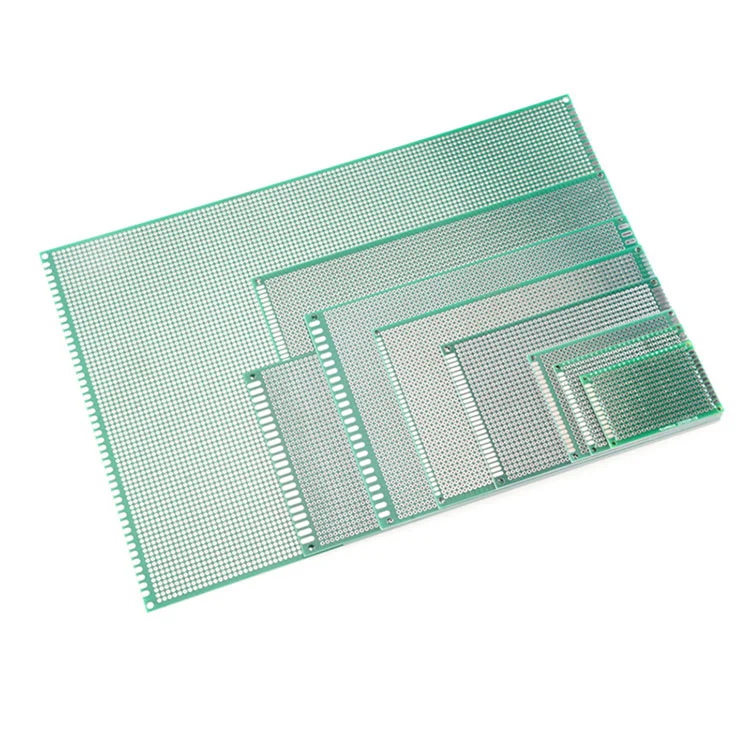

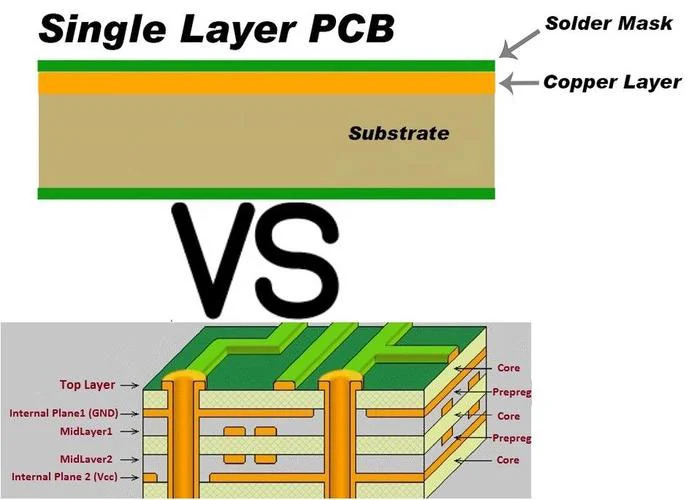

Yhden kerroksen piirilevy, joka tunnetaan myös nimellä yksipuolinen tulostettu piirilevy, on yksinkertaisin piirilevyn muotoilu. Se koostuu yhdestä johtavasta kuparikerroksesta, joka on laminoitu johtamattomalla substraatilla (kuten FR-4), kun komponentit on asennettu toiselle puolelle ja jäljet, jotka on reititetty vastakkaiselle puolelle. Paras ratkaisu matalan kompleksipiireihin, sitä käytetään laajasti kulutuselektroniikassa, virtalähteissä ja teollisuusohjauksissa sen edullisen ja nopean valmistusprosessin vuoksi.
Yhden kerroksen piirilevy, jolla on alhaisempi materiaali- ja valmistuskustannukset verrattuna monikerroksisiin malleihin.
Yksinkertainen prosessi vähentää läpimenoaikaa, koska ei laminointia ja porausta ei vaadita.
Kerroksen väärinkäytön vähimmäisriski.
24/7 online -asiantuntijat ovat aina valmiita auttamaan sinua.
| Parametri | Tyypillinen alue |
| Hallituksen paksuus | 0,4–3,2 mm |
| Kuparin paksuus | 1/2 oz - 3 unssia |
| Vähimmäisleveys | 0,2 mm (8mil) |
| Minimiporaus | 0,3 mm (12mil) |
| Pinnan viimeistely | Hasl, OSP, ENIGHT |
| Käyttölämpötila | -50 ° C- +105 ° C (materiaalista riippuvainen) |
| Edut | Rajoitukset |
| ✔ Erittäin alhaiset kustannukset | ❌ Ei monikerroksista tai tukea |
| ✔ Helppo korjata/muokata | ❌ Rajoitettu reititystiheys |
| ✔ Nopea käännösaika | ❌ sopimaton korkeataajuisille malleille (> 100MHz) |
| ✔ Kevyt ja kompakti | ❌ Alempi lämmön suorituskyky |
Materiaalin valmistelu:Yksipuolinen kuparikerhottu laminaatti.
Etsaus:Poista ei -toivottu kupari jäljen muodostamiseksi.
Poraus:Luo reikiä reikäkomponenteille.
Juotosmaski ja silkkinäytöt:Levitä suojapinnoite ja merkinnät.
Pintapinta:Vaihtoehtoihin kuuluvat HASL (Hot Air Colder -asasto) tai OSP.
Kulutuselektroniikka:Laskimet, LED -valaistus, lelut.
Virtajärjestelmät:AC/DC -muuntimet, releet.
Teollisuusvalvonta:Anturit, moottorin ohjaimet.
