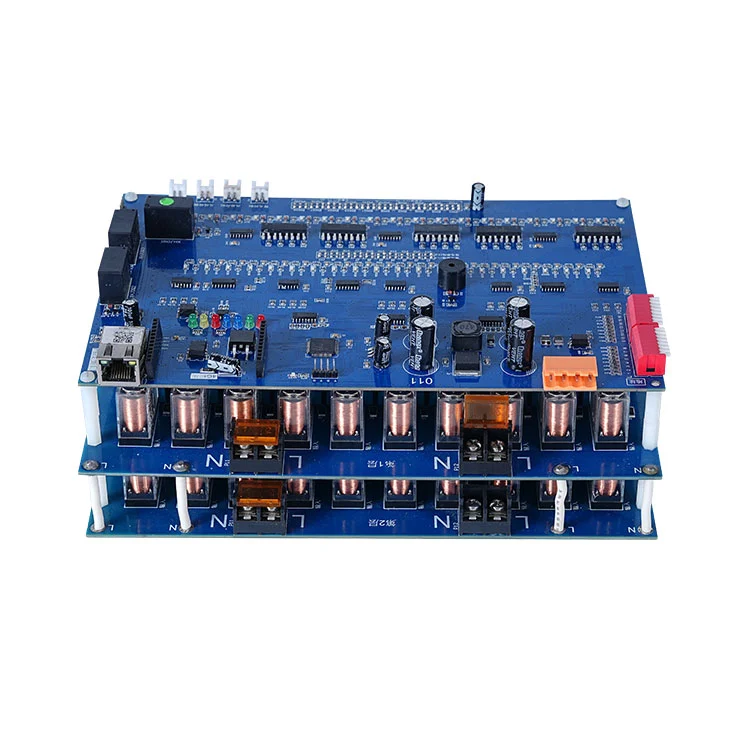

FanwaySMT-piirilevykokoonpanotarjoaa käytännöllisen tuotantosuorituskyvyn teoreettisen sijoitusnopeuden lisäksi. Todelliseen tehokkuuteen vaikuttavat elektroniikan valmistuksen piirilevysuunnittelu, komponentit, tarkastus ja toimitusketju.
Elektroniikan valmistusalalla sijoitusnopeus mainitaan usein teoreettisin termein. Todellinen suorituskyky riippuu kuitenkin levyn monimutkaisuudesta, komponenttien sekoituksesta, tarkastusjaksoista ja jopa toimitusketjun vakaudesta. Tästä syystä komponentti-tuntimittaukset (CPH) on ymmärrettävä laajemmassa tuotantojärjestelmässä eikä yksittäisenä lukuna.
Nykypäivän elektroniikan tuotantoympäristössä piirilevyjen kokoonpanolinjoja ei enää arvioida pelkästään koneen huippunopeuden perusteella. Sen sijaan niitä mitataan jatkuvalla suorituskyvyllä laaturajoitusten alaisena.
Nopea poimintakone voi mainostaa erittäin korkeita teoreettisia sijoitusasteita, mutta todellista tuotantoa määrää:
- Komponenttien koon vaihtelu (01005 suuriin BGA:hin)
- Sijoittelun tarkkuusvaatimukset
- Tarkastus taukoja (SPI, AOI, röntgen)
- Vaihtoaika tuoteajojen välillä
- Ohjelmoinnin optimointi ja syöttölaitteen asetus
Tämä tarkoittaa, että "komponentit tunnissa" on dynaaminen alue eikä kiinteä arvo.
Useimmat nykyaikaiset SMT-järjestelmät toimivat komponenttien minuutissa (CPM) -periaatteella konetasolla. Täyteen linjaan skaalattaessa useat koneet toimivat rinnakkain, mikä tarkoittaa, että suorituskyky on yhdistetty, mutta sitä rajoittavat myös pullonkaulat, kuten tarkastusasemat ja reflow-tasapainotus.
Käytännössä yksi kehittynyt sijoituspää voi ylittää kymmeniä tuhansia sijoituksia tunnissa ihanteellisissa olosuhteissa, mutta täyden PCB-kokoonpanolinjan on otettava huomioon useiden vaiheiden välinen synkronointi.
Moderni SMT-linja ei ole yksittäinen kone vaan koordinoitu ekosysteemi. Tyypillisiä vaiheita ovat:
- Juotospastan tulostus (SPI-vahvistus)
- Nopea komponenttien sijoitus
- Reflow juottaminen
- Optinen ja rakennetarkastus (AOI/röntgen)
- Toiminnallinen testaus
Jokainen vaihe vaikuttaa koko järjestelmän tehokkaaseen suorituskykyyn. Vaikka sijoittaminen on erittäin nopeaa, alavirran tarkastus- ja korjaussilmukat varmistavat vakauden ja vähentävät vikojen leviämistä.
Yksi tärkeimmistä suorituskykyyn vaikuttavista tekijöistä on konenäkökorjaus. Kehittyneet SMT-järjestelmät käyttävät reaaliaikaista optista kohdistusta korjatakseen komponenttien sijainnin ennen sijoittamista.
Tämä mahdollistaa nykyaikaisenSMT-piirilevykokoonpanoviivoja mikronitason tarkkuuden ylläpitämiseksi, usein ±25 μm:n sisällä. Samalla kun tämä parantaa luotettavuutta, se tuo työnkulkuun myös pieniä taukoja, jotka on tasapainotettava nopeuden kanssa.
Tuloksena on järjestelmä, jossa "nopea" ei määritetä pelkästään raa'an sijoitusnopeuden perusteella, vaan myös sen mukaan, kuinka tehokkaasti tarkkuuskorjaukset integroidaan.
Jotta ymmärrät paremmin todellisen suorituskyvyn, harkitse monilinjaista tuotantoympäristöä. Tässä tapauksessa Fanway operoi 8 SMT-linjaa, joissa on nopea sijoitusmahdollisuus.
Jokainen linja voi teoriassa saavuttaa erittäin suuret sijoitusmäärät 24 tunnin aikana. Todelliseen tuotantoon vaikuttavat kuitenkin tuotteen monimutkaisuus ja tarkastussyklit.
| Parametri | Tyypillinen arvoalue | Huomautuksia |
| Sijoitusnopeus riviä kohden | Jopa 10 miljoonaa sijoitusta / 24h | Teoreettinen maksimi optimoiduissa olosuhteissa |
| Komponenttivalikoima | 01005 - 50mm × 50mm BGA | Sisältää hienojakoiset ja suuret paketit |
| Tarkastuksen kattavuus | 100 % SPI + AOI + röntgen | Monivaiheinen vahvistus |
| Prototyypin käänne | ~72 tuntia | Nopeat validointijaksot |
| Vikasuhteen tavoite | <0,5 % | Prosessista riippuvainen |
Käytännössä PCB Assembly -lähtö ymmärretään parhaiten tasapainona nopeuden ja vakauden välillä. Suurinopeuksinen toiminta on jatkuvasti validoitava tarkastusjärjestelmillä tasaisen laadun varmistamiseksi.
Elektroniikan tuotannossa yleinen väärinkäsitys on, että nopeampi sijoitus johtaa aina parempaan hyötysuhteeseen. Todellisuudessa liiallinen nopeus ilman hallintaa voi aiheuttaa piilotettuja tehottomuutta.
Kun sijoitusnopeus ylittää optimaaliset prosessikynnykset, saattaa ilmetä useita ongelmia:
- Väärin kohdistetut osat vaativat uudelleenkäsittelyä
- Juotossilta- tai hautakiviefektit
- Tarkastusten hylkäämisprosentit lisääntyivät
- Muita virheenkorjausjaksoja testauksen aikana
Nämä ongelmat eivät heti näy raakatuotannossa, mutta vaikuttavat merkittävästi lopullisiin toimitusaikoihin.
Tästä syystä moderniSMT-piirilevykokoonpanostrategiat asettavat etusijalle tasapainoisen optimoinnin suurimman teoreettisen nopeuden sijaan.
Konekyvyn lisäksi prosessisuunnittelulla on keskeinen rooli vakaan tuotantotuotannon ylläpitämisessä.
Keskeisiä elementtejä ovat:
- DFM (Design for Manufacturability) -analyysi sijoittelun monimutkaisuuden vähentämiseksi
- Optimoitu syöttölaitejärjestely koneen joutoajan minimoimiseksi
- Reaaliaikaiset takaisinkytkentäsilmukat AOI:n ja sijoitusjärjestelmien välillä
- Toimitusketjun koordinointi materiaalien keskeytysten välttämiseksi
Nämä tekijät varmistavat, että nopea kapasiteetti muuttuu tasaiseksi todelliseksi tuotantosuoritukseksi.
Eri tuotetyypit vaativat erilaisia SMT-kokoonpanoja. Kulutuselektroniikka, teollisuuden ohjauskortit ja automoduulit asettavat kaikki erilaisia rajoituksia sijoitustiheydelle ja tarkastusten tarkkuudelle.
Joustavan PCB Assembly -ympäristön on siksi mukautettava linjakokoonpanot dynaamisesti sen sijaan, että se luottaisi yhteen kiinteään kokoonpanoon.
Arvioitaessa piirilevykokoonpanon kykyä komponenttien määränä tunnissa, on mielekkäämpää ottaa huomioon järjestelmätason suorituskyky kuin yksittäiset koneen tekniset tiedot.
Esiin tulee kolme keskeistä poimintaa:
- Suorituskyky riippuu koko tuotantoketjusta, ei vain sijoitusnopeudesta.
- Tarkastusjärjestelmät ovat olennainen osa lähdön vakautta, ei valinnaista ylärajaa.
- Todellinen tehokkuus saavutetaan tasapainolla nopeuden, tarkkuuden ja toistettavuuden välillä.
Nykyaikaisessa elektroniikkakehityksessä tämä tasapaino on usein tärkeämpää kuin numeerinen huippusuorituskyky.
Lopulta,SMT-piirilevykokoonpanosuorituskyky tulee ymmärtää koordinoituna tasapainona nopeiden sijoittelujen, tarkan ohjauksen ja monikerroksisen tarkastuksen välillä. Näin varmistetaan, että elektroniikkajärjestelmät voivat siirtyä konseptista luotettavaan toteutukseen ennustettavalla vakaudella.
