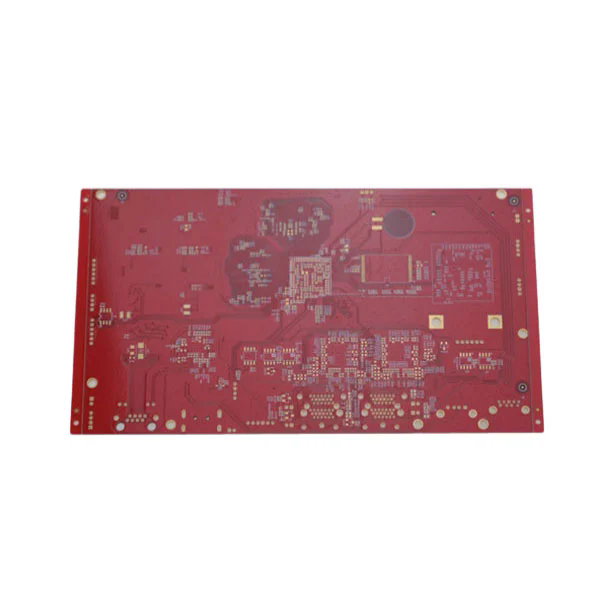

Nykypäivän digitaalikaudella melkein jokainen moderni laite - älypuhelimista ja lääketieteellisistä laitteista autojen hallintajärjestelmiin - on painettu piirilevy (PCB). Vaikka yksikerroksinen ja kaksikerroksinen piirilevy on käytetty laajasti vuosikymmenien ajan, tehokkaampien ja pienikokoisten laitteiden kysyntä on tehtyMonikerroksinen piirilevyTeollisuusstandardi korkean suorituskyvyn elektroniikassa.
Monikerroksinen piirilevy koostuu kolmesta tai useammasta johtavasta kuparikerroksesta, jotka on pinottu yhteen, erotettuna eristävällä materiaalilla, joka tunnetaan nimellä dielektrisyys. Toisin kuin yksi- tai kaksipuoliset levyt, monikerroksiset PCB: t antavat suunnittelijoille mahdollisuuden saavuttaa monimutkaisen reitityksen, suuremman toiminnallisuuden ja parantuneen luotettavuuden. Tämä arkkitehtuuri ei vain optimoi signaalivirtausta, vaan myös vähentää merkittävästi sähkömagneettisia häiriöitä, mikä on suuri huolenaihe nopeissa piireissä.
Monikerroksisten piirilevyjen edut menevät paljon niiden rakenteellisen monimutkaisuuden ulkopuolelle. Ne antavat valmistajille mahdollisuuden rakentaa pienempiä, kevyempiä ja kestävämpää laitteita uhraamatta prosessointitehoa tai tehokkuutta. Olipa ilmailu-, tietoliikenne tai lääketieteellinen tekniikka, monikerroksisten PCB: ien monipuolisuus on tehnyt niistä innovaatioiden kulmakivi.
Perustasolla monikerroksiset piirilevyt ratkaisevat rajoitetun tilan ja suorituskyvyn pullonkaulojen ongelman. Pinottamalla useita kuparikerroksia suunnittelijat saavat kyvyn reitittää signaaleja älykkäämmin ja välttää ruuhkia, joita esiintyy perinteisillä kaksikerroksisilla levyillä. Tämä on yksi tärkeimmistä syistä, miksi monikerroksiset PCB: t hallitsevat toimialoja, joissa sekä miniatyrisointi että suorituskyky ovat välttämättömiä.
Monikerroksisen piirilevyn toimintaperiaate on sen kerroksisessa suunnittelussa. Jokainen johtava kerros on syövytetty piirikuvioilla, kun taas viat (reikien, sokeat Vias tai haudattu ViaS) kytkevät nämä kerrokset saumattoman sähköviestinnän mahdollistamiseksi. Dielektriset kerrokset eristävät kuparikerrokset varmistaen, että sähköiset signaalit kulkevat minimaalisilla häiriöillä ja maksimaalisella tehokkuudella.
Tarkastele seuraavaa taulukkoa paremmin havainnollistamaan tyypillisen monikerroksen piirilevyjen ammatillisia parametreja:
| Parametri | Eritelmäalue |
|---|---|
| Kerrosluku | 4 - 40+ kerrosta |
| Perusmateriaali | FR4, High TG FR4, Rogers, polyimidi |
| Kuparin paksuus | 0,5 unssia 3 unssia kerrosta kohti |
| Hallituksen paksuus | 0,4 mm - 5,0 mm |
| Min. Reiän koko | 0,1 mm |
| Pintapinta | HASL, Enig, OSP, upotushopea |
| Impedanssinhallinta | ± 10% toleranssi |
| Käyttölämpötila | -40 ° C - +150 ° C |
| Juotosmaskin väri | Vihreä, musta, valkoinen, sininen, punainen |
Nämä parametrit heijastavat paitsi suunnitteluominaisuuksia, myös valmistajien tarjoamia räätälöintivaihtoehtoja. Esimerkiksi High-TG FR4: n tai Rogers-materiaalien valitseminen varmistaa lämpövastuksen ja vakauden vaativissa ympäristöissä, kuten autoteollisuustutkajärjestelmissä tai ilmailualan avioniikassa. Kuparin paksuus on ratkaisevan tärkeää virran kuormitusten käsittelyssä, kun taas impedanssinhallinta vaikuttaa suoraan korkean taajuuden signaalin lähettämiseen.
Monikerroksisen piirilevyjen suunnitteluprosessi sisältää useita vaiheita: kaavamainen luominen, kerrospino-suunnittelu, reititys ja simulaatiotestaus. Insinöörien on tasapainotettava huolellisesti sähkö-, lämpö- ja mekaaniset vaatimukset. Huono suunnittelu voi johtaa ylikuormitukseen, ylikuumenemiseen tai signaalin menetykseen, minkä vuoksi monikerroksisen piirilevyn suunnittelua pidetään sekä tieteenä että taidetta.
Lisäksi PCB: n valmistustekniikan edistyminen-kuten laserporatut mikrovi Nämä ominaisuudet antavat nykyaikaisten PCB: ien tukea 5G-, IoT-, tekoälylaitteita ja seuraavan sukupolven lääketieteellistä diagnostiikkalaitetta.
Syy siihen, miksi teollisuudenalat valitsevat yhä enemmän monikerroksisten piirilevyjen piirilevyjä: ne tarjoavat erinomaisen suorituskyvyn ja luotettavuuden verrattuna yksikerroksisiin tai kaksikerroksisiin vaihtoehtoihin. Tässä on joitain tärkeimmistä eduista, jotka selittävät niiden laajalle levinnyt:
Suuri signaalin eheys: Hallittujen impedanssien ja monien maa -tason kanssa monikerroksiset PCB: t minimoivat signaalin vääristymisen. Tämä on kriittistä nopean sovelluksen, kuten datapalvelimien ja 5G: n tukiasemille.
Kompakti suunnittelu: Kerrosten pinoaminen vähentää pystysuunnassa suurempien levypintojen tarvetta, jolloin valmistajat voivat tehdä tuotteista pienempiä ja kevyempiä menettämättä virtaa.
Parannettu kestävyys: Monikerroksiset PCB: t on rakennettu korkealaatuisilla materiaaleilla, jotka kestävät ympäristöstressiä, mukaan lukien lämpötilan vaihtelut, värähtely ja mekaaninen sokki.
Vähentynyt sähkömagneettiset häiriöt (EMI): Maatasojen ja strategisen reitityksen käyttö auttaa suojelemaan herkkiä piirejä melusta varmistaen yhdenmukaisen suorituskyvyn.
Monipuolisuus: Monikerroksiset PCB: t ovat kuluttajavälineitä satelliitteihin, jotka ovat mukautuvia moniin teollisuudenaloihin ja sovelluksiin.
Esimerkiksi autoteollisuudessa monikerroksiset PCB: t Power Advanced Driver-Assistance Systems (ADAS), ajoneuvojen sisäinen viihde ja akkujen hallintajärjestelmät sähköajoneuvoissa. Lääketieteellisissä laitteissa ne ovat välttämättömiä MRI -skannereille, sydämentahdistimille ja kuvantamisjärjestelmille, joissa luotettavuus voi tarkoittaa elämää tai kuolemaa. Televiestinnän alalla monikerroksiset PCB: t mahdollistavat korkeataajuisen tiedonsiirron kompaktien laitteiden välillä, jotka vaativat vakaa liitettävyyttä.
Monikerroksisten PCB: ien kyky tasapainottaa koon pienentämistä, suorituskyvyn parantamista ja luotettavuutta tekevät niistä neuvottelemattoman valinnan nykyaikaisessa elektroniikan ekosysteemissä.
Q1: Mikä on tärkein ero monikerroksisen piirilevyn ja kaksikerroksisen piirilevyn välillä?
Kaksikerroksisessa piirilevyssä on vain kaksi johtavaa kerrosta, jotka rajoittavat piirireitityksen monimutkaisuutta. Monikerroksinen piirilevy kuitenkin pinotaan kolme tai useampaa johtavaa kerrosta, mikä mahdollistaa kompaktisempia malleja, paremman signaalin eheyden ja suuremman suorituskyvyn. Tämä tekee monikerroksisten PCB: ien edullisen valinnan nopeaan, korkean tiheyden ja korkean luotettavuuden sovelluksiin.
Q2: Kuinka kauan monikerroksinen piirilevy kestää tyypillisesti vaativia sovelluksia?
Monikerroksisen piirilevyn elinkaari riippuu materiaalin valinnasta, käyttöympäristöstä ja valmistuksen laadusta. High-TG FR4: llä tai erikoistuneilla materiaaleilla, kuten polyimidillä, monikerroksinen piirilevy voi kestää vähintään 10–20 vuotta teollisuus- tai ilmailu- ja avaruusteollisuudessa. Oikea lämmönhallinta ja pinnan viimeistely pidentävät edelleen kestävyyttä.
