Nykypäivän nopeasti edistyvässä elektroniikkateollisuudessa laitteiden kysyntä, joka pystyy käsittelemään korkeampia tehonkuormia, kestävät äärimmäiset käyttöolosuhteet ja ylläpitävät luotettavuutta pidennetyn elinajan yli. Tämän haasteen ytimessä on painettu piirilevy (PCB), perusta, johon jokainen elektroninen järjestelmä on rakennettu. Kun taas vakiona olevia piirilevyjä käytetään laajasti,Raskas kupari -piirilevyovat saaneet näkyvyyttä sovelluksille, joissa nykyinen kantokyky, lämmönhallinta ja kestävyys ovat kriittisiä.

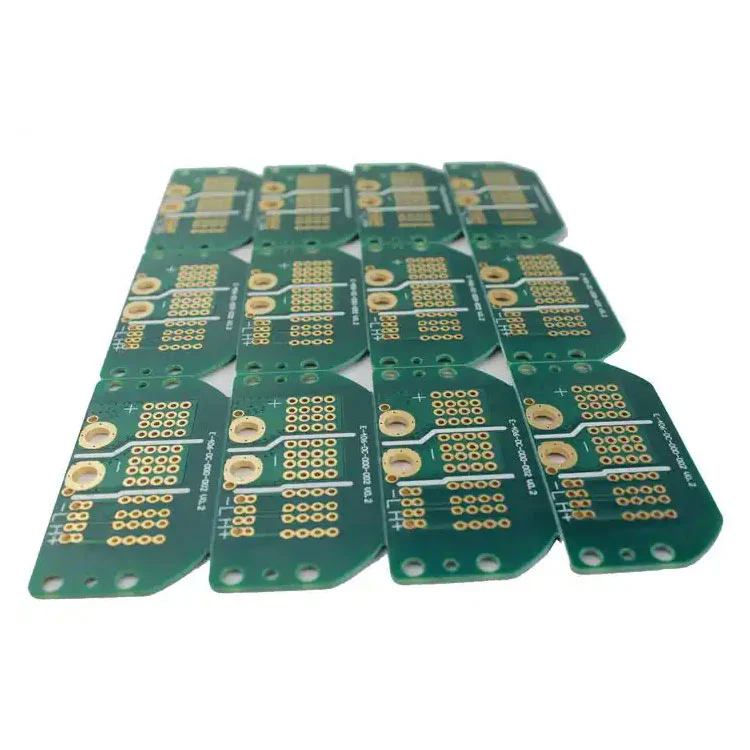

Raskas kupari -piirilevy määritellään piirilevyksi, jossa on kuparinjohtimet, jotka ovat huomattavasti paksumpia kuin tavallisissa PCB -yhdisteissä. Vaikka tavallisilla piirilevyillä on tyypillisesti kuparin paksuus välillä 1 oz/ft² (35 µm) ja 35 um), raskas kupari -piirilevy alkaa 3 oz/ft² ja ne voivat saavuttaa 20 unssia/ft² tai jopa korkeammat riippuen valmistusprosessista ja sovellusvaatimuksista.
Paksujen kuparikerrosten käyttö antaa näille levyille mahdollisuuden kuljettaa korkeampia virtauksia ilman ylikuumenemista, häviää lämpöä tehokkaammin ja kestää ankarat ympäristöolosuhteet, kuten äärimmäiset lämpötilat, värähtelyt ja mekaaninen jännitys. Teollisuuden siirtyessä kohti sähköistämistä, uusiutuvaa energiaa, sähköajoneuvoja ja teollisuusautomaatiota, raskaiden kuparilevyjen piirilevyillä on keskeinen rooli suorituskyvyn ja turvallisuuden varmistamisessa.
Tärkeimmät teollisuudenalat, joissa raskaita kuparilevyjä on välttämättömiä, ovat:
Power Electronics: Inverterit, virtalähteet ja moottorin ohjausjärjestelmät.
Automotive: Sähköajoneuvojen akkujen hallinta- ja latausjärjestelmät.
Uusiutuva energia: aurinkoenergiajärjestelmät ja tuuliturbiiniohjaimet.
Sotilaallinen ja ilmailutila: Puolustuselektroniikka ja avioniikka.
Teollisuuslaitteet: Korkean virran kytkentälaitteet ja raskaat koneet.
Syy siihen, miksi raskaiden kuparilevyjen piirilevyjen merkitys on yksinkertainen: Ilman niitä suuritehoiset järjestelmät epäonnistuvat ennenaikaisesti, ylikuumentavat tai kärsivät epäluotettavista yhteyksistä, jotka voivat vaarantaa turvallisuuden ja toiminnallisuuden.
Raskaiden kupari -piirilevyjen vahvuus on niiden ainutlaatuisissa suunnitteluominaisuuksissa, jotka tarjoavat paremman suorituskyvyn, mitä tavalliset PCB: t voivat saavuttaa.
Paksummat kupariläkit antavat huomattavasti enemmän virtaa virtaa ilman liiallista lämmöntuotantoa. Tämä tekee niistä ihanteellisia korkeavirta-sovelluksiin, kuten virranjakelujärjestelmiin, akun latauspiiriin ja virranmuutoksiin.
Elektronisissa järjestelmissä ylikuumeneminen on yksi komponentin vian johtavista syistä. Raskaat kupari -piirilevyt ovat erinomaisia hävittämällä lämpöä paksumpien kuparikerrosten vuoksi, vähentämällä kuumia kohtia ja pitäen vakaan käyttölämpötilan jopa vaativien kuormitusten alla.
Vahvien kuparinjohtimien avulla nämä levyt kestävät mekaanista jännitystä, juotosliitoksen väsymystä ja toistuvaa lämpöpyöräilyä. Tämä tekee niistä sopivia ympäristöihin, joissa värähtelyt tai äkilliset lämpötilan muutokset tapahtuvat.
Sen sijaan, että käytettäisiin useita kerroksia tai ylisuuria levyjä virran levittämiseen, raskaiden kupari -piirilevyjen avulla insinöörit voivat suunnitella kompakteja järjestelmiä, joissa on vähemmän kerroksia. Tämä johtaa materiaalien kustannussäästöihin, pienentämisaikaan ja tilan tehokkaampaan käyttöön.
Raskaat kupari-piirilevyt voivat integroida sekä korkeavirta- että ohjauspiirit samaan levyyn. Tämä eliminoi erillisten levyjen tarpeen, virtaviivaistamalla ja parantamalla järjestelmän yleistä luotettavuutta.
| Parametri | Erittiövaihtoehdot |
|---|---|
| Kuparin paksuus | 3 oz/ft² - 20 oz/ft² (105 µm - 700 um) |
| Hallitusmateriaali | FR-4, polyimidi, korkea-TG FR-4, keraaminen, metallikanta |
| Kerrosluku | 2–12 kerrosta (muokattavissa sovelluksesta riippuen) |
| Lämmönkestävyys | Optimoitu korkeaan lämmön hajoamiseen, yhteensopiva jäähdytyselementtien kanssa |
| Dielektrinen lujuus | Korkeajännitekestävyys jopa 5 kV tai enemmän |
| Pintapinta | HASL, Enig, OSP, upotushopea, upotustina |
| Sovellukset | Virtalähteet, invertterit, auto-, uusiutuvan energian järjestelmät |
Nämä tekniset tiedot korostavat, miksi raskaita kuparilevyjä erottuvat korkean virran ja korkean lämpötilan kaksoishaasteiden käsittelyssä.
Valmistajille ja järjestelmäsuunnittelijoille raskaiden kuparilevyjen valinta on enemmän kuin vain tekninen päätös-se on strateginen sijoitus, joka vaikuttaa tuotteiden laatuun, markkinoiden kilpailukykyyn ja pitkäaikaiseen luotettavuuteen.
Pidempi elektroniikan elinaika
Jakamalla lämpöä tehokkaasti ja estämällä paikalliset viat, raskaat kuparilevylevyt pidentävät merkittävästi laitteiden toiminnan käyttöikää.
Turvallisuus ja luotettavuus
Aloilla, kuten lääkinnälliset laitteet, puolustus ja autoteollisuus, vika ei ole vaihtoehto. Raskaat kuparilevyt tarjoavat vakaan suorituskyvyn kriittisissä olosuhteissa.
Suunnittelun joustavuus
Kyky integroida virran- ja ohjauspiirit samalla piirilevyllä yksinkertaistaa suunnittelua, vähentää tilaa ja minimoi järjestelmän monimutkaisuuden.
Alennetut ylläpitokustannukset
Kestävä rakenne johtaa vähemmän vaihtamiseen, vähemmän seisokkeihin ja alhaisempiin huoltokuluihin ajan myötä.
Suuritehoisten suuntausten tuki
Globaalin siirtymisen myötä kohti sähköajoneuvoja, uusiutuvaa energiaa ja korkean tehokkuuden järjestelmiä, raskaat kuparilevytomaiset piirilevyt tarjoavat perustan innovaatioille.
Sähköajoneuvot (EVS): Raskaat kuparilevylevyt tukevat akkujen hallintajärjestelmiä, latausinfrastruktuuria ja korkeavirtaisia ohjauspiirejä.
Uusiutuva energia: Aurinkovoiman vaihtosuuntaajat ja tuuliturbiinin ohjaimet luottavat näihin levyihin hoitamaan vaihtelevia kuormia.
Lääketieteelliset laitteet: Laitteet, kuten MRI-koneet ja röntgenlaitteet, vaativat luotettavia korkeavirtapiiriä.
Teollisuusautomaatio: Moottorivedot ja robottijärjestelmät riippuvat vakaista suuritehoisista piirilevyistä.
Q1: Miksi raskaita kuparilevyjä on kalliimpia kuin tavalliset PCB: t?
V: Erityisten valmistusprosessien, paksumman kuparin pinnoituksen ja vankeimman laminointivaatimuksen korkeammat kustannustulokset. Sijoitus on kuitenkin perusteltu parantuneella luotettavuudella, pidemmällä elinajan ja vähentyneiden järjestelmän kokonaiskustannusten vähentämällä suuritehoisissa sovelluksissa.
Q2: Miksi tavanomaisia PCB-yhdisteitä ei voida käyttää korkeavirtajärjestelmissä raskaan kuparin piirilevyjen sijasta?
V: Tavallisissa PCB: issä on rajoitettu kuparin paksuus, mikä rajoittaa virrankulun ja lämmön hajoamista. Niiden käyttäminen suuritehoisissa ympäristöissä johtaisi ylikuumenemiseen, ennenaikaisiin vikoihin ja turvallisuusriskeihin. Raskaat kupari -piirilevyt on suunniteltu erityisesti näiden rajoitusten ratkaisemiseksi.
Kun teollisuus omaksuu sähköistämisen, uusiutuvan energian ja digitaalisen muutoksen, korkean luotettavuuden kysynnän, korkean suorituskyvyn PCB: t vain kasvaa. Raskaat kupari -piirilevyt eivät ole vain nykyistä ratkaisua - ne ovat tulevaisuuden perusta.
Sähköinen liikkuvuus: Kun globaali työntäminen kohti EV: tä, latausjärjestelmät ja suuren kapasiteetin paristot luottavat vankkoihin piirilevyihin virranhallintaan.
Vihreä energia: aurinkoenergia- ja tuulienergiajärjestelmien kysyntätaulut, jotka voivat hallita vaihtelevia voimakuormia vaarantamatta suorituskykyä.
5G- ja IoT-infrastruktuuri: Korkean suorituskyvyn verkot vaativat PCB: t, jotka voivat tukea korkeita virtauksia tukiasemille ja kytketyille laitteille.
Sähköjärjestelmien miniatyrisointi: Suunnittelijat pienentävät laitekokoja uhraamatta voimaa, mikä tekee raskasta kuparin piirilevyjä välttämättömiä.
Yritykset, jotka käyttävät raskaita kuparilevyjä tulevaisuuden kestäviä järjestelmäänsä nousevien energiantarpeiden ja tiukempien turvallisuussääntöjen suhteen. Ympäristövaikutusten vähentämisestä tuotteiden luotettavuuden parantamiseen nämä hallitukset tarjoavat vertaansa vailla olevaa arvoa.
AtFanitie, Olemme omistettu korkealaatuisten raskaiden kuparilevyjen valmistukseen, jotka täyttävät nykyaikaisen teollisuuden tiukat vaatimukset. Asiantuntemuksemme edistyneestä valmistuksesta yhdistettynä sitoutumiseen kestävyyteen ja tarkkuuteen varmistaa, että jokainen hallitus tarjoaa poikkeuksellisen suorituskyvyn suuritehoisissa ympäristöissä.
Fanitie tarjoaa räätälöityjä piirilevyratkaisuja, riippumatta siitä, onko yrityksesi autoteollisuudessa, uusiutuvassa energiassa, teollisuusautomaatiossa tai ilmailu- ja ilmailu- ja ilmailu- ja avaruustilassa, jotta saavutat pitkän aikavälin menestyksen. Lisätietoja, yksityiskohtaisia eritelmiä tai mukautettuja tiedusteluja,Ota yhteyttäTänään ja selvittää, kuinka fanway voi tukea projektejasi maailmanluokan raskaan kuparin piirilevytekniikalla.
-
