Fanway on erikoistunut toimittamaan tehokkaita ja luotettavia päähän -levyjen kokoonpanopalveluita, jotka on räätälöity ainutlaatuisiin vaatimuksiisi tuotteen menestyksen nopeuttamiseksi.
Substraatit käyttävät FR-4:ää tai korkeataajuisia materiaaleja (kuten Rogers 4350B).
Kultaus tai OSP-pintakäsittely on otettu käyttöön kosketusten luotettavuuden varmistamiseksi.
Tärkeimmät komponentit, kuten DC-DC-moduulit, käyvät läpi 100-prosenttiset ikääntymistestit.

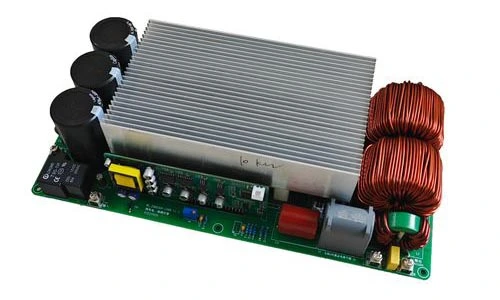

Charging Pile PCBA-emolevyt luokitellaan kahteen tyyppiin lataustilan perusteella:
AC-latauspaalut ja DC-latauspaalut.

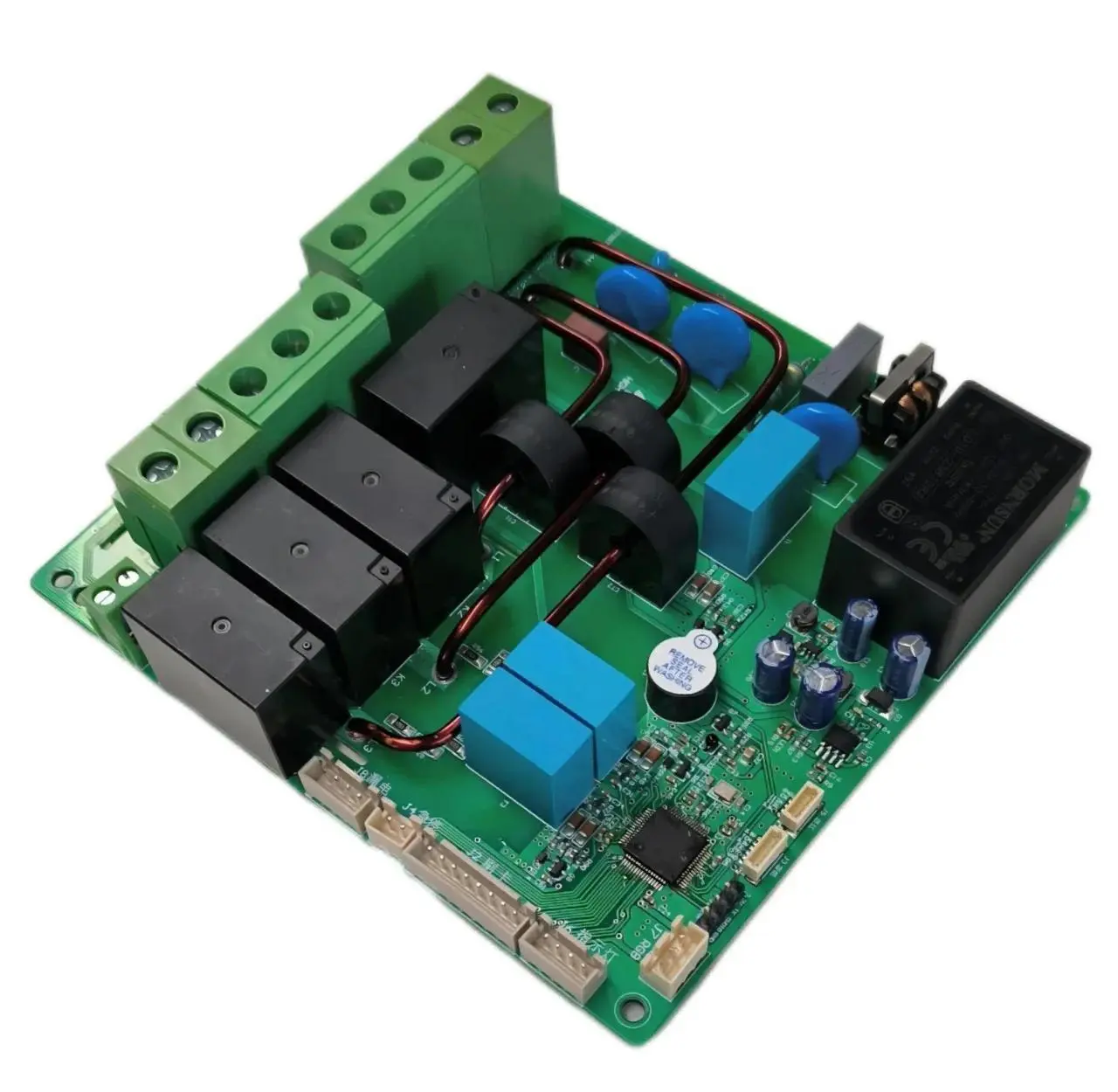

AC-latauspinon piirilevy:Tämä kortti muuntaa verkon vaihtovirran tasavirraksi ajoneuvon sisäisen laturin (OBC) kautta. Sen ydintoimintoihin kuuluvat:
CP-päätteen ohjaus:Kommunikoi ajoneuvon BMS:n kanssa käyttämällä PWM-signaaleja latauksen tilan seuraamiseksi (esim. pistoolin asettaminen, latauksen valmistelu, latauksen aloitus). Käyttöjännite on 12V/9V/6V taajuudella 1kHz.
CC-päätteen tunnistus:Vahvistaa latauspistoolin liitännän tilan resistanssimuutoksilla ja määrittää lähtövirran kapasiteetin (esim. 1,5 kΩ:n resistanssi vastaa 8 A virtaa).
Tyypilliset parametrit:Tulo 220V AC, lähtöteho 7kW/11kW, suojausluokka IP54.
DC-latauspinopiirilevy:Tämä kortti tuottaa suoraan korkeajännitteistä tasavirtaa. Sen ydinmoduulit sisältävät:
AC/DC-tasasuuntaus ja PFC-moduuli:Muuntaa kolmivaiheisen 380 V AC:n korkeajännitteiseksi tasajännitteeksi (750-850 V) käyttämällä aktiivista tehokertoimen korjaustekniikkaa (PFC) ja hyötysuhde ylittää 97 %.
DC/DC-muunnosmoduuli:Säätää jännitteen akun vaaditulle alueelle (esim. 200-920 V) LLC-resonanssitopologian avulla ja tukee dynaamista virransäätöä (jopa useisiin satoihin ampeeriin).
Tyypilliset parametrit:Tulo 380V AC, lähtöteho 30-120kW, integroitu STM32F207ZET-pääohjaussiru, tukee CAN/RS-485-tiedonsiirtoa.
Yhteisön latausasemat:Priorisoi EMC-suorituskyky (EN 61000-6-2 standardi).
Highway Ultra-Fast -latausasemat:On täytettävä eristyksen kestävyysjännite 2000V.
Fanway tarjoaa sinulle vakaan ja tehokkaan piirilevysubstraattiratkaisun. Tervetuloa ottamaan meihin yhteyttä saadaksesi lisätietoja
