Fanway on erikoistunut toimittamaan tehokkaita ja luotettavia päähän -levyjen kokoonpanopalveluita, jotka on räätälöity ainutlaatuisiin vaatimuksiisi tuotteen menestyksen nopeuttamiseksi.
SMT -stensiili, joka tunnetaan myös nimellä PCB -stensiili, on tärkeä työkalu SMT -tuotantoprosessissa. Sen ydintoiminto on varmistaa elektronisten komponenttien korkealaatuinen juottaminen tarkalla juotospastatulostuksella. SMT-stensiilillä on aina ollut tärkeä rooli tuotannon tehokkuuden parantamisessa, kustannusten vähentämisessä ja tuotteen laadun varmistamisessa. Fanway on erikoistunut laserleikattuihin kaavaimiin piirilevykokoonpanoon, joka tarjoaa vertaansa vailla olevaa tarkkuutta, nopeaa käännöstä ja globaalia tukea. Suunnittelemme tarkkuus SMT -stensiilejä, jotka on suunniteltu optimoimaan pintaasennustekniikan (SMT) prosessit. PCBA: n valmistajien luotettava kumppanina ympäri maailmaa laserleikkauksemme takaavat johdonmukaisen juotospastan laskeutumisen, vähentyneet virheet ja tehostetun tuotannon tehokkuuden.

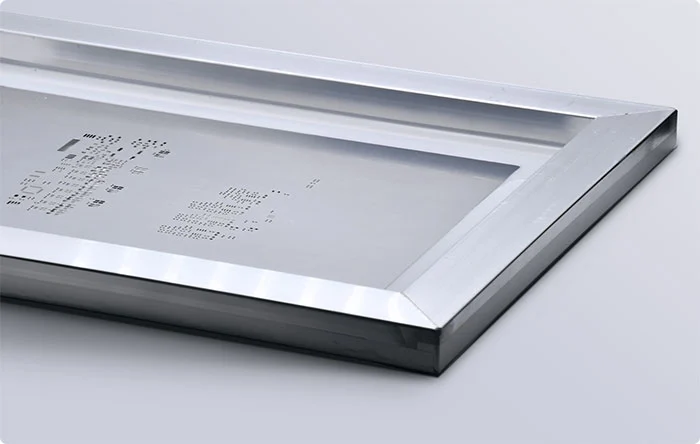

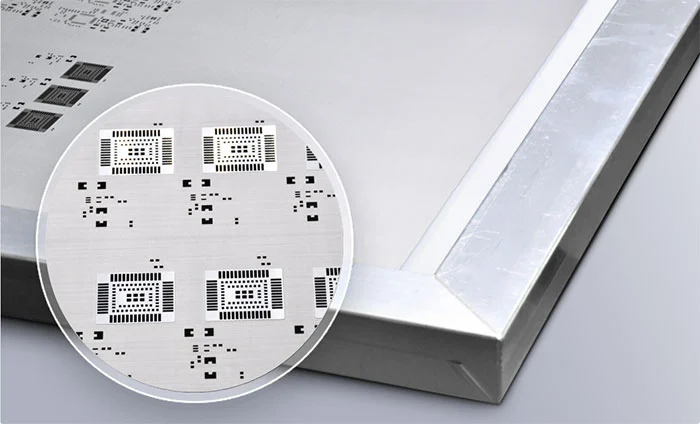

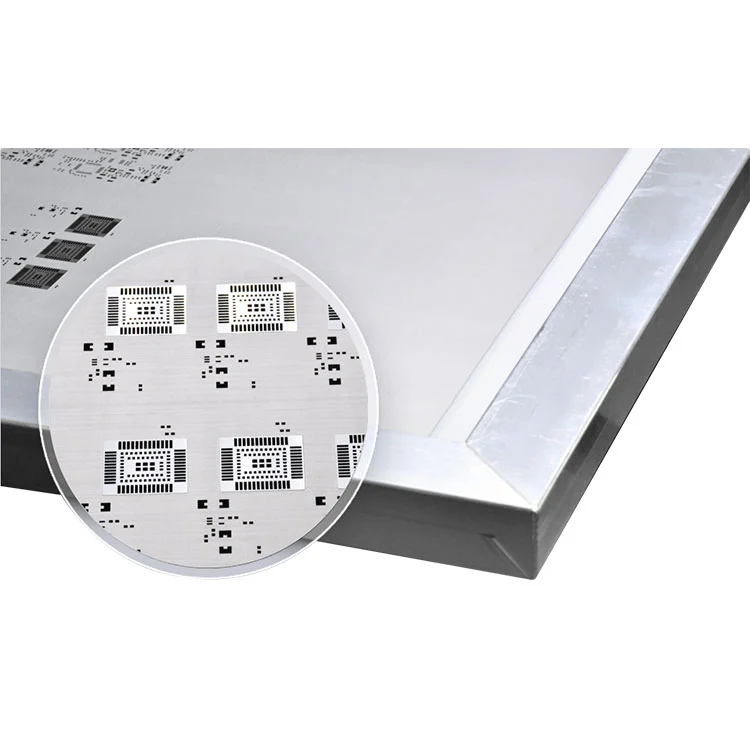

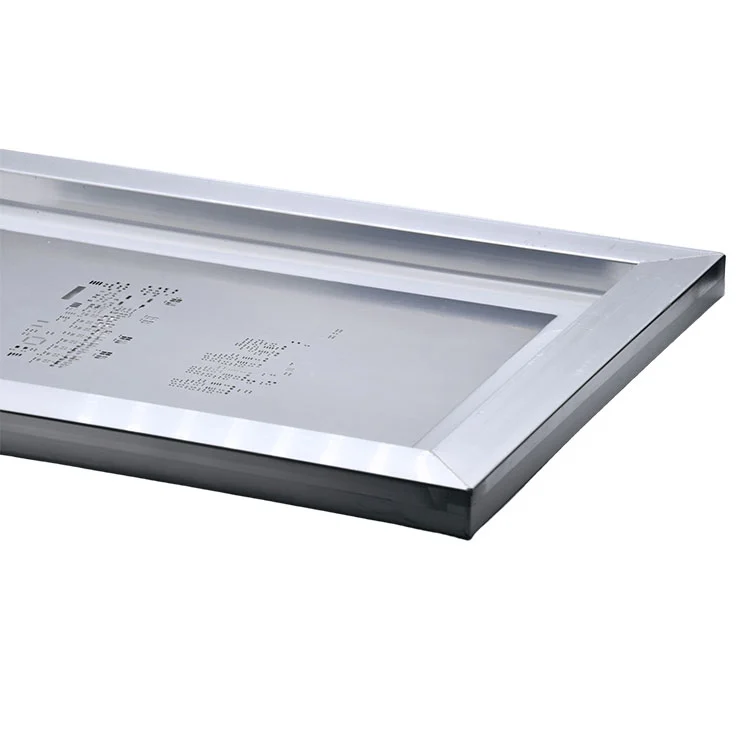

Tämä kaavain on kiinnitetty pysyvästi jäykään kehykseen verkon rajan avulla. Tämä verkon reuna mahdollistaa kaavaimen kalvon venymisen tiukasti, mikä varmistaa tasaisen ja vakaan pinnan. Tämä tiukka venytys saavuttaa suuren tarkkuuden tulostamisen. Verrattuna kehyksetöntä SMT-stensiilejä, se on helpompaa, koska stensiiliä ei tarvitse itse venyttää, ja se sopii paremmin suurten volyymien tuotanto-ajoihin.

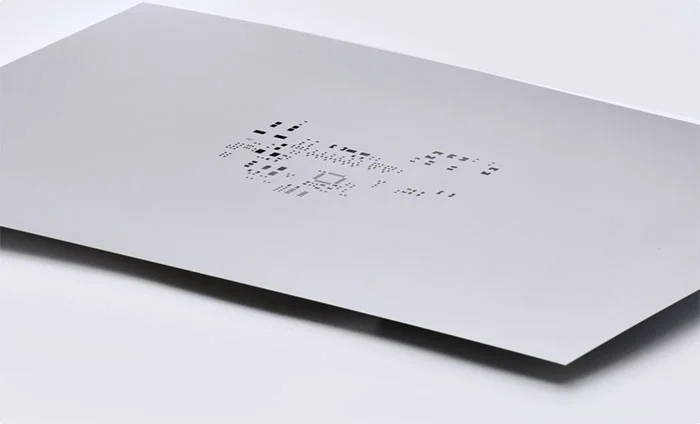

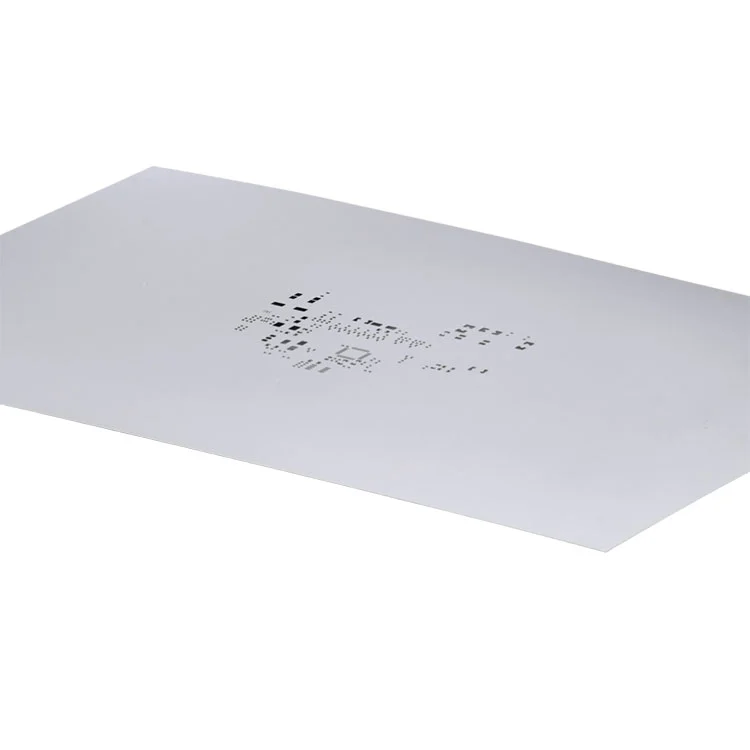

Kehitön SMT-stensiilit, jotka tunnetaan myös nimellä kalvot, ovat 100% laserleikkauslevyjä. Voit käyttää niitä uudelleen käytettävillä kehyksillä. Kehystettyihin kaavaimiin verrattuna se tarjoaa kustannustehokkaan ja ympäristöystävällisen ratkaisun. Seurauksena on, että se on paras lyhyille ajoihin ja prototyyppien piirilevykokoonpanoihin. Lisäksi voit käyttää sitä sekä käsin että koneen juottamiseen.
Nämä stensiilit on räätälöity CAD-tiedostoista tai Gerber-tiedostoista ja suunniteltu käsintekstin liitäntä tulostamiseen. Käyttämällä prototyyppiä SMT -kaavaimia, voit poistaa tulostusvirheet, välttää komponenttien manuaalisen juottamisen tarvetta piirilevylle, nopeuttaa piirilevyn kokoonpanoprosessia.
Huipputekniset laserjärjestelmät saavuttavat ** ± 0,01 mm: n tarkkuuden **, varmistaen täydellisen kohdistuksen piirilevyjen suunnittelutiedostoidesi kanssa (Gerber/ODB ++). Ihanteellinen hienoille komponenteille (alas 01005) ja monimutkaisten asettelujen kanssa.
Valitse 304/316 Ruostumattomasta teräksestä tai elektrofoloidusta nikkelistä ylivoimaisesti kestävyyden saavuttamiseksi. Stensiilimme kestävät 100 000+ tulossykliä pitäen samalla reunan määritelmää.
- Bomiin räätälöityjen aukkokoot ja muodot
-Kehysvaihtoehdot: Nanopäällystetyt, jännitykseen kiinnitetyt tai uudelleenkäytettävät kehykset
- Vaihe-stensiililiuokset sekoitetun piirilevyn paksuudelle
Prototyyppien kaavaimet 24 tunnissa | Irtotavaratilaukset 3-5 päivässä
DHL/FedEx -kuljetus yli 50 maahan
✔ Leveät sovellukset:SMT -stensiilejä voidaan käyttää melkein kaikissa piirilevyn valmistusprosesseissa, eivätkä ne rajoitu mihinkään erityiseen valmistustekniikkaan.
✔ Korkea tarkkuus ja johdonmukaisuus:SMT -stensiilit varmistavat, että juotospastatyynyjen sijainti on erittäin tarkka ja aukon koko on tasainen.
✔ Piirilevyn kokoonpano -aika:SMT -kaavaimien avulla juotospasta voidaan levittää koko piirilevyyn yhdessä vaiheessa vähentäen merkittävästi kokoonpanoaikaa.
| Laserleikkaus | Laserleikkausmatkat tarjoavat suurta tarkkuutta ja sopivat hienosäätökomponentteihin. |
| Kemiallinen etsaus | Kemiallinen Etch-stensiili on kustannustehokkain ja sopii tavanomaiseen SMT-valmistukseen. |
| Askel/askeleen kaavain | Askele-/askel-alas-kaavain on paras valinta suunnitellessasi komponentteja, jotka vaativat eri paksuuksia juotospasta, optimoi juotospastan laskeutumisen. |
| Sähkömuotoinen kaavain | Sähkömuotoinen kaavain tarjoaa erittäin korkean tarkkuuden ja on täydellinen korkean luotettavuuden sovelluksiin. |
K: Kuinka voin valita oikean kaavaimen paksuuden?
V: Yleensä 0. 1 mm - 0. 2 mm, juotospastan tyypistä, piirilevyn suunnittelumäärityksestä ja komponenttien koosta riippuen.
K: Mikä on SMT -stensiilin elinikä?
V: Yleensä 10 000 sykliä, mutta tämä riippuu siitä, kuinka usein sitä käytetään ja kuinka hyvin sitä ylläpidetään puhdistamalla.
K: Voitteko tarjota prototyyppiä SMT -stensiilejä?
V: Kyllä, voimme. Anna ystävällisesti piirilevyjen suunnittelutiedoston mukauttamista varten.
