Mikä on PCBA: n konformaalinen pinnoite?

1.Mikä PCBA on konformaalinen pinnoite?

PCBA Conformal -päällyste on erikoistunut suojakerrosPainettu piirilevykokoonpanot(PCBAS). Se suojaa elektronisia kokoonpanoja ankarasta ympäristöaltistuksesta säilyttäen samalla lämpöstabiilisuuden äärimmäisissä lämpötiloissa. Kovetettu päällyste muodostaa läpinäkyvän elastomeerisen kalvon, jolla on eristysominaisuudet, kosteudenkestävyys, pölyn lieventäminen ja korroosiosuojaus.

2. Konformaalisen pinnoitteen ominaisuudet

Konformaalinen pinnoite on yksikomponenttinen pinnoite, joka on formuloitu korkean suorituskyvyn, ikääntymisvastuksen eristävällä polymeerillä perusmateriaalina sekä liekinestoaineiden ja muiden komponenttien kanssa. Sen pääpiirteisiin kuuluvat: pieni viskositeetti, nopea kuivaus, vedenkestävyys, ei korroosiota, hyvää tarttuvuutta, eristystä, ikääntymistä estävää, liekinestoa ja vaarattomia ihmiskeholle käytön aikana. Kovettumisen jälkeen se muodostaa läpinäkyvän elastisen kalvon, jolla on kaunis ulkonäkö, joka voidaan korjata ja joka ei häiritse piirilevyn uudelleenmuodostusta.

3.tyypit konformaalisesta pinnoitteesta

3.1Akryylihartsi (AR)

Akryylisuojauspinnoitteet tarjoavat hyvän joustavuuden ja yleisen suojan. Heidät tunnistetaan suuresta dielektrisestä lujuudestaan, hyvästä kosteudenkestävyydestä ja kulutuskestävyydestä. Akryylipinnoite voidaan poistaa nopeasti ja helposti käyttämällä yhteisiä liuottimia, ei tarvita sekoittamista.

3.2poksihartsi (t)

Epoksi -konformaalisille päällysteille on ominaista suuri kovuus, voimakas tarttuvuus ja erinomainen kemiallinen korroosionkestävyys. Uudelleenmuokkaus on kuitenkin vaikeaa johtuen niiden suuresta hauraudesta ja huonosta vaikutuksesta.

3.3 polyuretaanihartsi (UR)

Polyuretaani -konformaaliset pinnoitteet tarjoavat erinomaisen kosteudenkestävyyden, kemiallisen resistenssin ja kulutuskestävyyden. Liuotinkestävyytenä tätä pinnoitetta on erittäin vaikea poistaa. Täydellisen poistamisen vuoksi vaatii erikoistuneita liuottimia, pitkittyneitä liottavia aikoja ja levottomuutta harjattujen tai ultraäänihauteiden avulla.

3.4 silikonihartsi (SR)

Silikoni -konformaaliset pinnoitteet tarjoavat erinomaisen suojan laajalla lämpötila -alueella. SR -pinnoitteella on hyvä kemiallinen vastus, kosteudenkestävyys ja suolakeskuksen vastus, ja se on erittäin joustava. Silikoni-konformaaliset pinnoitteet eivät ole kestäviä, vaan ne mahdollistavat värähtelyjännityksen vastustamisen. Silikonipinnoitteita käytetään tyypillisesti korkean kostea-ympäristöissä. Täydellisen poistamisen vuoksi vaatii erikoistuneita liuottimia, pitkittyneitä liottavia aikoja ja levottomuutta harjattujen tai ultraäänihauteiden avulla.

3,5 Fluoropolymeeri (FP)

Fluoropolymeeripinnoitteet tarjoavat erinomaisen vastustuskyvyn kemialliselle korroosiolle (resistentti vahvoille hapoille, alkalille ja liuottimille), matala pintajännitykselle (veden hylkivä ja öljyn hylkivä), mutta korkeat kustannukset ja monimutkainen pinnoitusprosessi.

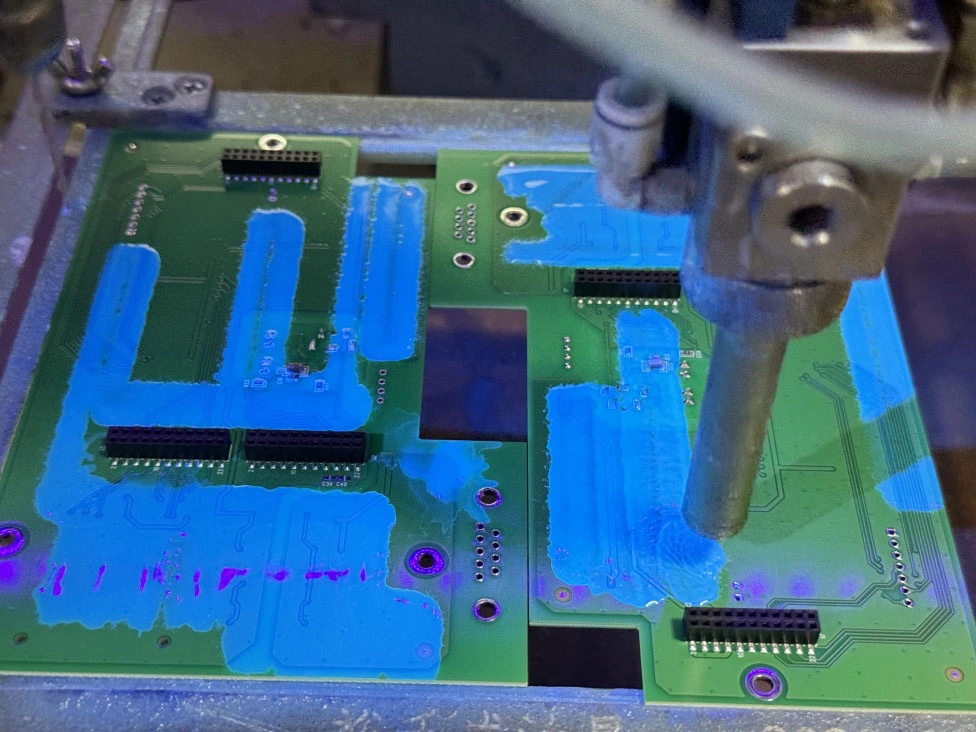

4.Conformaal Point -sovellusmenetelmät

Konformaalinen pinnoite voidaan levittää harjaamalla, ruiskuttamalla ja upotusprosessin avulla. Tärkeimmät sovellusvaatimukset:

* Suositeltu paksuus on välillä 0,1 - 0,2 mm;

* Pinnat on puhdistettava kosteudesta ja epäpuhtauksista ennen päällystämistä;

* Toinen kerros voidaan levittää ensimmäisen kerroksen kuivumisen jälkeen;

* Operaatiot vaativat riittävän ilmanvaihdon liuottimen haihtumiseen;

* Operaattoreiden on käytettävä suojaamarkeja.

5.Miten valita konformaalinen pinnoite PCBA -projekteillesi?

Konformaalisen pinnoitteen valinnan tulisi ottaa huomioon neljä keskeistä tekijää:

5.1Lympäristön käyttöolosuhteet

5.2valmistusprosessin yhteensopivuus

5.3Cost-Tehokkuus

5.4Luodattavuusvaatimukset.

Esimerkiksi tilanteissa, joissa vaaditaan nopeaa kovetusta, voidaan valita nopeasti kuivuva tyyppinen korroosionesto. Vaikka joillakin aloilla, joilla on korkeammat ympäristönsuojeluvaatimukset, olisi valittava ympäristöystävällinen pinnoite, jolla on matala VOC (haihtuvat orgaaniset yhdisteet).
