Korkeataajuinen piirilevytekniikka on välttämätöntä nykyaikaisille RF-, mikroaaltouuni- ja nopeille digitaalisille järjestelmille, jotka toimivat GHz-alueella. Taajuuksien kasvaessa signaalihäviö, impedanssin epäsopivuus ja sähkömagneettiset häiriöt tulevat kriittisiksi suunnitteluhaasteiksi. Tämä kattava opas selittää, kuinka korkeataajuinen piirilevy parantaa signaalin eheyttä, tutkii materiaaleja, suunnittelustrategioita, valmistusprosesseja, kustannustekijöitä ja käytännön ratkaisuja yleisiin teknisiin kipukohtiin. Olitpa kehittämässä 5G-moduuleja, autotutkaa, satelliittijärjestelmiä tai nopeita viestintälaitteita, tämä artikkeli tarjoaa selkeitä teknisiä näkemyksiä, joiden avulla voit saavuttaa vakaan ja luotettavan suorituskyvyn.

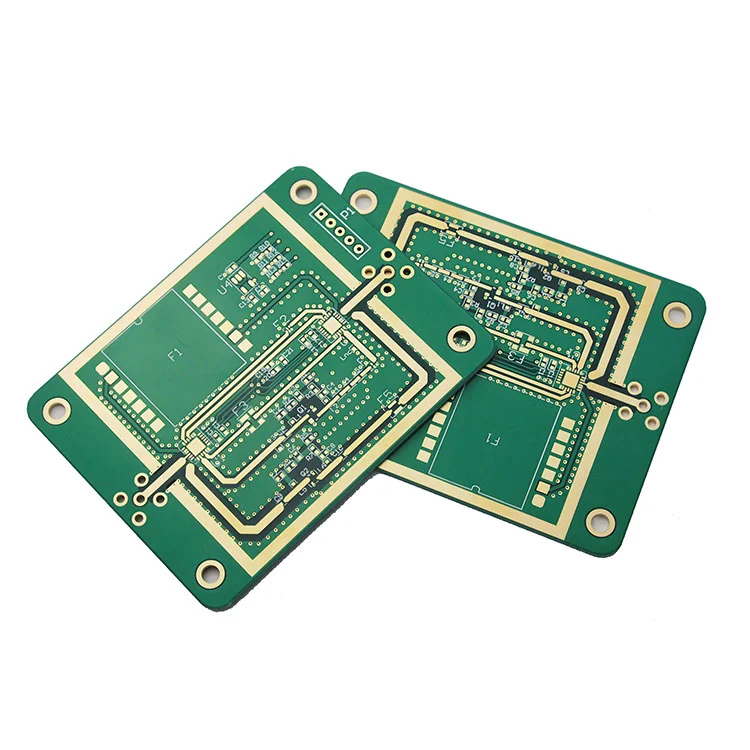

Korkeataajuinen piirilevy on suunniteltu toimimaan luotettavasti taajuuksilla, jotka ovat tyypillisesti yli 500 MHz ja ulottuvat usein useille GHz alueille. Näillä tasoilla pienetkin vaihtelut dielektrisissä ominaisuuksissa, kuparin karheudessa ja jälkigeometriassa voivat vaikuttaa merkittävästi piirin käyttäytymiseen.
Toisin kuin perinteiset levyt, korkeataajuiset piirilevyt vaativat pienihäviöisiä materiaaleja, tiukasti kontrolloitua impedanssia ja tarkat valmistustoleranssit ennustettavan signaalinsiirron varmistamiseksi.
Kun taajuus kasvaa:
Korkeataajuinen piirilevy -tekniikka vastaa näihin haasteisiin yhdistämällä edistyneitä materiaaleja optimoituihin suunnittelumenetelmiin.
| Materiaali | Dielektrinen vakio (Dk) | Häviötangentti (Df) | Sovellus |
|---|---|---|---|
| Muokattu FR-4 | 4,2–4,5 | 0,015–0,02 | Alemman GHz:n mallit |
| Rogersin laminaatti | 2,2–3,5 | 0,0009–0,003 | RF ja mikroaaltouuni |
| PTFE-pohjainen | 2,0–2,5 | Erittäin matala | Satelliitti ja tutka |
| Hiilivety keramiikka | 3,0–3,5 | Matala | Autoalan tutka 77 GHz |
Valmistajat, kuten Shenzhen Fanway Technology Co., Ltd, tarkistavat huolellisesti dielektrisen stabiilisuuden ja johdonmukaisuuden ennen tuotantoa.
Tehokas pinoaminen parantaa suojausta ja signaalin eheyttä.
| Kerros | Toiminto |
|---|---|
| Ylös | RF-signaalin reititys |
| Sisäinen 1 | Maataso |
| Sisäinen 2 | Power Plane |
| Pohja | Suojaus / toissijaiset signaalit |
Oikea maaviittaus minimoi EMI:n ja parantaa impedanssin yhtenäisyyttä.
Korkeataajuinen piirilevyn valmistus vaatii:
Shenzhen Fanway Technology Co., Ltd toteuttaa tiukkaa prosessivalvontaa varmistaakseen vakaan sähköisen suorituskyvyn erissä.
Kustannustekijöitä ovat materiaalin valinta, kerrosten lukumäärä, impedanssitoleranssi ja testauksen monimutkaisuus. Hybridit pinottavat mallit, joissa RF-materiaalit yhdistetään vakioytimiin, voivat tasapainottaa kustannukset ja suorituskyvyn.
Arvioida:
Shenzhen Fanway Technology Co., Ltd tarjoaa kattavia korkeataajuisia piirilevyjen valmistusratkaisuja, mukaan lukien monimateriaaliset hybridilevyt, tarkkuusimpedanssin ohjaus, nopea prototyyppien valmistus ja tiukat testausmenettelyt. Heidän suunnittelutiiminsä tukee asiakkaita suunnittelusta massatuotantoon ja varmistaa tasaisen suorituskyvyn GHz-sovelluksissa.
Q1: Millä taajuudella minun tulisi harkita korkeataajuisia PCB-materiaaleja?
Yleensä yli 500 MHz, erityisesti käytettäessä usean GHz:n alueilla.
Q2: Voiko standardi FR-4 käsitellä RF-sovelluksia?
Vain rajoitetut matalataajuiset mallit; RF-materiaalit ovat suositeltavia paremman vakauden takaamiseksi.
Q3: Mikä on kriittisin parametri?
Häviötangentti (Df) vaikuttaa merkittävästi signaalin vaimenemiseen.
Q4: Kuinka vähennän signaalin heijastusta?
Varmista tarkka impedanssin säätö ja oikea pinoamissuunnittelu.
Q5: Kuinka voin aloittaa projektini?
Neuvottele kokeneen valmistajan kanssa suunnittelutiedostojen tarkistamiseksi ennen valmistusta.
Korkeataajuinen piirilevy:llä on ratkaiseva rooli signaalin eheyden ylläpitämisessä, häviön minimoimisessa ja vakaan suorituskyvyn varmistamisessa kehittyneissä GHz-järjestelmissä. Materiaalivalinnasta tarkkuusvalmistukseen jokainen yksityiskohta on tärkeä.
Jos etsit luotettavaa, korkean suorituskyvyn korkeataajuisten piirilevyjen valmistustukea,Shenzhen Fanway Technology Co., Ltdon valmis antamaan asiantuntevaa ohjausta ja tuotannon erinomaisuutta.
Onko sinulla kehitteillä uusi RF- tai nopea projekti?Ota yhteyttäMeille tänään keskustellaksemme teknisistä vaatimuksistasi ja saada räätälöity ratkaisu korkeataajuisten piirilevyjen tarpeisiisi.
