Kun ensimmäisen kerran liityinFANWAY, tehtävämme oli yksinkertainen – tarjota korkealaatuistaPCB kokoonpanopalveluita, jotka tuovat asiakkaidemme suunnittelua eloon tehokkaasti ja luotettavasti. Vuosien varrella olen oppinut, että monet asiakkaat ovat edelleen epävarmoja siitä, mitä piirilevyjen kokoonpanossa todella on, mitkä tekijät vaikuttavat laatuun ja kuinka valita oikea toimittaja. Haluan kertoa, mitä olemme oppineet vuosien aikana tuotantokerroksessa ja miksi se voi tehdä tai rikkoa elektroniikkatuotteitasi.

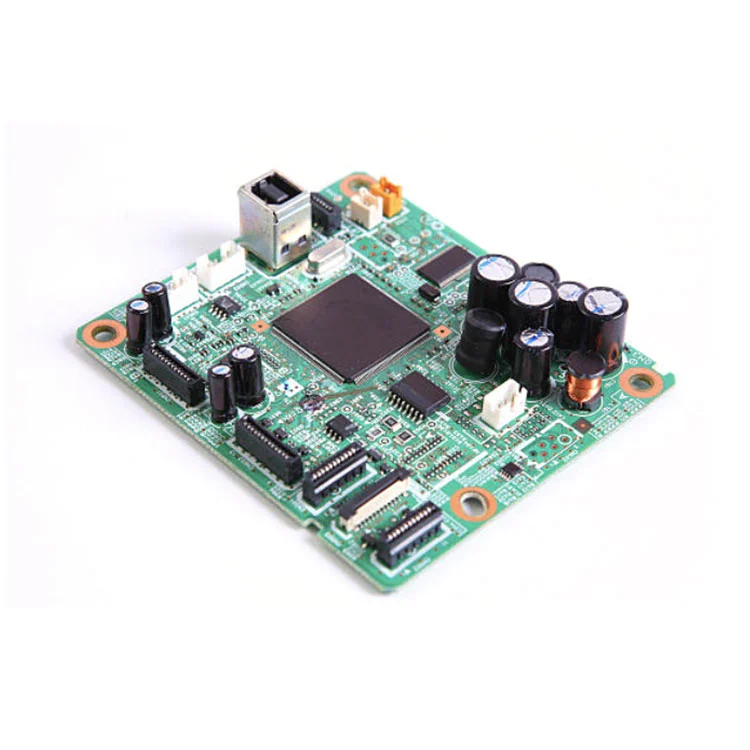

PCB kokoonpano (PCBA) on prosessi, jossa elektronisia komponentteja asennetaan painetulle piirilevylle (PCB). Se on kriittinen vaihe, jossa suunnittelustasi tulee toimiva elektroninen laite. Asennustyyppejä on yleensä kaksi:
SMT (Surface Mount Technology)– Komponentit asennetaan suoraan piirilevyn pintaan.
THT (Through-Hole Technology)– Komponentit työnnetään reikien läpi ja juotetaan lisää kestävyyttä.
FANWAYlla integroimme molemmat tekniikat asiakkaan suunnittelusta riippuen varmistaen korkean yhteyden luotettavuuden ja suorituskyvyn vakauden.
Prototyypistä massatuotantoon jokaisen vaiheen on oltava tarkka. Tässä on yksinkertaistettu versio noudattamastamme prosessista:
| Vaihe | Prosessin kuvaus | Tarkoitus |
|---|---|---|
| 1 | Juotospastan tulostus | Levitä juotospasta tarkasti PCB-tyynyille |
| 2 | Valitse ja aseta | Asenna komponentit nopeilla automatisoiduilla koneilla |
| 3 | Reflow juottaminen | Sulata juotospasta kiinnittääksesi komponentit tiukasti |
| 4 | Tarkastus (AOI/röntgen) | Tunnista viat, kuten juotossillat tai puuttuvat osat |
| 5 | Reiän läpivienti | Asenna suuret tai raskaat komponentit käsin tai aaltojuottamalla |
| 6 | Lopullinen testaus | Varmista täydellinen toimivuus ennen toimitusta |
Jokainen levy läpäisee tiukan laadunvalvonnan ja automaattiset tarkastusjärjestelmät yhdenmukaisuuden takaamiseksi.
FANWAYlla keskitymme joustavuuteen, tarkkuuteen ja nopeuteen. Alla on joitain ydinparametreja, joita asiakkaamme yleensä kysyvät:
| Parametri | Specification Range |
|---|---|
| PCB-kerrosten määrä | 1-20 kerrosta |
| Laudan paksuus | 0,4 mm – 3,2 mm |
| Komponentin koko | 01005 120 x 120 mm asti |
| Juotostyyppi | Lyijytön / HASL / ENIG |
| Kokoonpanotyyppi | SMT, THT, sekoitettu |
| Testausvaihtoehdot | AOI, ICT, toiminnallinen testi, röntgen |
| Toimitusaika | 3-10 työpäivää (volyymista riippuen) |
Nämä parametrit varmistavat, että pystymme käsittelemään yhtä tehokkaasti sekä yksinkertaisia kuluttajakortteja että monimutkaisia teollisuuden ohjausjärjestelmiä.
Monet asiakkaat tulevat meille kamppailtuaan epäjohdonmukaisen laadun tai viivästyneiden toimitusten kanssa muilta tehtailta. Tässä on mitä olemme tehneet näiden kipupisteiden ratkaisemiseksi:
100% laaduntarkastusennen toimitusta, ei satunnaisia tarkastuksia.
Nopea prototyyppipäivien sisällä kiireellisissä projekteissa.
Komponenttien hankintatukiluotettavilta maailmanlaajuisilta toimittajilta.
Täysi räätälöintisuunnittelun optimoinnista testaukseen.
Läpinäkyvä lainausilman piilokuluja.
Ymmärrämme, kuinka kallista PCB-ongelmien käsitteleminen tuotteen julkaisun aikana voi olla. Siksi insinöörimme antavat varhaisessa vaiheessa DFM (Design for Manufacturability) -neuvoja riskien minimoimiseksi ja markkinoilletuloaikasi lyhentämiseksi.
Jos olet kehittämässä uutta elektroniikkatuotetta tai tarvitset luotettavan piirilevyn kokoonpanokumppanin, tiimimme osoitteessaFANWAYon valmis auttamaan. Tarkistamme Gerber-tiedostosi, tuoteluettelosi ja erikoisvaatimukset muutaman tunnin sisällä ja tarjoamme räätälöidyn tarjouksen ja toimitusajan.
📩Ota yhteyttätänäänkeskustellaksesi seuraavasta projektistasi tai pyytääksesi ilmaisen tarjouksen. Rakennetaan ideoistasi luotettavia ja tehokkaita levyjä, jotka erottuvat markkinoiden joukosta.
