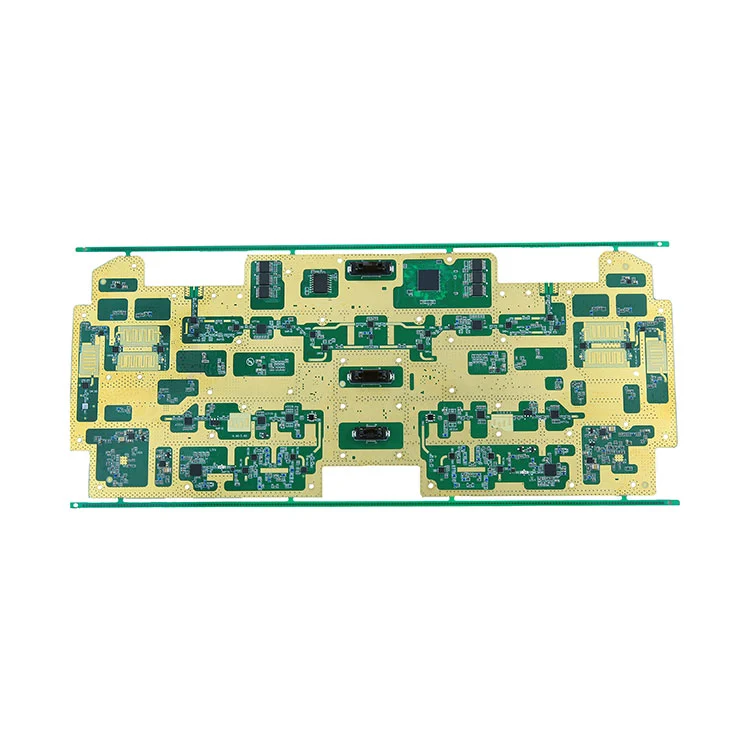

Mikä on pinta-asennus PCB-kokoonpano ja miksi sillä on väliä?

Mikä on pinta-asennus PCB-kokoonpano?

Pinta-asennettava piirilevykokoonpano viittaa elektroniseen kokoonpanoprosessiin, jossa komponentit asennetaan suoraan piirilevyn (PCB) pinnalle sen sijaan, että ne työnnettäisiin reikien läpi. Tämä prosessi perustuu Surface Mount Technology (SMT) ja Surface Mount Devices (SMD) -laitteeseen, jotka mahdollistavat suuremman komponenttitiheyden ja pienemmät valmistuskustannukset. SMT:stä on tullut kaikkialla elektroniikkateollisuudessa sen tehokkuuden, skaalautuvuuden ja suorituskykyetujen ansiosta.

Miten pinta-asennustekniikka eroaa läpireiästä?

Ensisijainen kontrasti Surface Mount Technologyn (SMT) ja Through-Hole Technology (THT) välillä on sähkökomponenttien kiinnittäminen piirilevyyn:

Miksi käyttää pinta-asennettavaa piirilevykokoonpanoa?

• Korkeampi komponenttitiheys:SMT mahdollistaa enemmän osia pienempiin levyihin.
• Alennetut valmistuskustannukset:Automatisointi alentaa työvoimakustannuksia ja toistettavuusvirheitä.
• Parannettu sähköinen suorituskyky:SMT vähentää johdon pituutta ja parantaa signaalin laatua.
• Nopeammat tuotantosyklit:Automatisoidut keräily- ja uudelleenvirtausprosessit nopeuttavat tuotantoa.
• Suunnittelun joustavuus:Molemmat levypinnat voidaan täyttää.

Mitä komponentteja käytetään yleisesti pinta-asennetussa piirilevykokoonpanossa?

SMT sisältää monia komponenttityyppejä. Tässä ovat yleisimmät:

Mitkä ovat pinta-asennuskokoonpanon tärkeimmät prosessin vaiheet?

1. Stensiilitulostus:Juotospasta levitetään PCB-tyynyille stensiiliä käyttäen.
2. Poimi ja paikka:Koneet sijoittavat SMD:t tarkasti juotospastalle.
3. Reflow juottaminen:PCB kulkee reflow-uunin läpi sulattaakseen juotospastan.
4. Tarkastus ja laadunvalvonta:AOI-, röntgen- ja optiset tarkastukset varmistavat kokoonpanon tarkkuuden.
5. Lopullinen testaus:Toiminnalliset testit vahvistavat suorituskyvyn.

Kuinka käsitellä yleisiä kokoonpanohaasteita?

SMT-kokoonpano voi kohdata useita haasteita, kuten hautakivityöt, juotossillat ja avoimet piirit. Parhaita käytäntöjä ovat mm.

• Optimoi PCB-asettelu:Oikea tyynyn suunnittelu ja etäisyys vähentävät juotosongelmia.
• Tune Reflow -profiili:Räätälöidyt lämpötilaprofiilit yhdenmukaisia ​​juotosliitoksia varten.
• Käytä korkealaatuisia materiaaleja:Luotettava juotospasta ja komponentit parantavat konsistenssia.
• Suorita vahva laadunvarmistus:Käytä AOI:ta, röntgensäteitä ja ICT:tä havaitaksesi viat ajoissa.

Mitä materiaaleja SMT vaatii?

Kuinka varmistaa pinta-asennuskokoonpanon laatu ja luotettavuus?

Laadukas pinta-asennuskokoonpano vaatii tiukkaa testausta ja validointia. Keskeisiä menetelmiä ovat:

• Automatisoitu optinen tarkastus (AOI):Havaitsee puuttuvat komponentit, napaisuuden ja juotosongelmat.
• Röntgentarkastus:Paljastaa piilotetut juotosliitosvirheet.
• In-Circuit Testing (ICT):Testaa sähköistä suorituskykyä komponenttitasolla.
• Toiminnallinen testaus:Tarkistaa piirin täyden toiminnan todellisissa olosuhteissa.

Yhdistetty laadunvarmistus varmistaa, että piirilevyt täyttävät nykyaikaisen elektroniikan suorituskyky- ja luotettavuusstandardit.

Mitkä ovat pinta-asennusten piirilevykokoonpanon tulevaisuuden trendit?

Useat keskeiset trendit muokkaavat SMT:n tulevaisuutta:

• Miniatyrisointi:Pienemmät muototekijät ja mikro-SMD-komponentit.
• Edistynyt automaatio:Tekoälypohjainen valinta ja reaaliaikainen prosessipalaute.
• 3D-painettu elektroniikka:Lisäainevalmistus integroituu SMT:hen.
• Älykäs tarkastus:Koneoppiminen parantaa vikojen havaitsemista.

Nämä suuntaukset varmistavat, että pintaliitospiirilevykokoonpano kehittyy jatkuvasti parantaen suorituskykyä ja vähentäen tuotantosyklejä.

Usein kysytyt kysymykset

Mikä on pinta-asennus PCB-kokoonpano?

Pinta-asennettava piirilevykokoonpano viittaa elektronisten komponenttien asentamiseen suoraan piirilevyn pinnalle SMT-prosessien avulla. Se korvaa perinteisen läpireikäkokoonpanon useimmissa nykyaikaisissa elektroniikassa tehokkuutensa ja miniatyrisointietunsa vuoksi.

Kuinka Surface Mount Technology parantaa suorituskykyä?

SMT parantaa suorituskykyä vähentämällä johdon pituutta, mikä pienentää induktanssia ja vastusta. Tämä parantaa signaalin eheyttä ja antaa levyille mahdollisuuden toimia korkeammilla taajuuksilla vähemmällä kohinalla.

Mitkä toimialat hyötyvät eniten pinta-asennuskokoonpanosta?

Alat, kuten kulutuselektroniikka, autoteollisuus, lääketieteelliset laitteet, ilmailuteollisuus ja televiestintä, ovat vahvasti riippuvaisia ​​SMT:stä, koska tarvitaan kompakteja, luotettavia ja tehokkaita elektroniikkakokoonpanoja.

Mitä haasteita pinta-asennuskokoonpanossa on?

Haasteita ovat erittäin pienten komponenttien hallinta, juotospastan tarkan levityksen varmistaminen ja vikojen, kuten hautakivien tai juotossiltojen, välttäminen. Kehittyneet prosessinohjaus- ja tarkastusjärjestelmät ovat tarpeen näiden ongelmien lieventämiseksi.

Miksi laadunvalvonta on ratkaisevan tärkeää SMT:ssä?

Laadunvalvonta varmistaa valmiiden tuotteiden luotettavuuden ja toimivuuden. Suuritiheyksisten komponenttien ja automatisoidun kokoonpanon ansiosta viat voivat nopeasti johtaa kentällä tapahtuviin häiriöihin. Prosessit, kuten AOI ja röntgentarkastus, havaitsevat ongelmat ennen lopullista testausta.
