Mikä on FR4 PCB ja miksi se on tärkeä elektroniikassa?

Tämä artikkeli selittää FR4 PCB:n merkityksen, sen ominaisuudet, valmistusprosessit, edut, rajoitukset, todelliset sovellukset ja vertailut vaihtoehtoisiin piirilevymateriaaleihin. Se tarjoaa käytännön oivalluksia insinööreille, harrastajille, ostajille ja teknologian harrastajille. Löydät myös yksityiskohtaisen UKK-osion, joka vastaa FR4-piirilevyihin liittyviin yleisiin kysymyksiin.

📑 Sisällysluettelo

• Mikä on FR4 PCB?
• Kuinka FR4 PCB valmistetaan?
• Miksi valita FR4-materiaali piirilevyille?
• Mitkä FR4:n ominaisuudet ovat tärkeimpiä?
• Mitkä ovat yleisiä FR4 PCB -sovelluksia?
• Kuinka FR4 verrataan muihin piirilevymateriaaleihin?
• Usein kysytyt kysymykset

❓ Mikä on FR4 PCB?

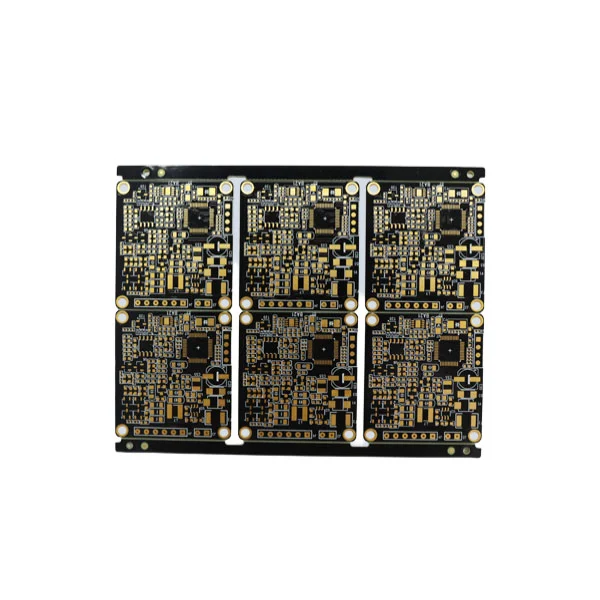

AnFR4 PCBviittaa painettuun piirilevyyn, joka käyttääFR4pohjamateriaalina. FR4 on lyhenne sanoista "Flame Retardant 4", joka on lasikuituvahvisteiselle epoksilaminaattimateriaalille annettu laatuluokitus. Se on de facto vakiosubstraatti, jota käytetään useimmissa elektroniikassa vahvan mekaanisen lujuutensa, erinomaisen sähköeristyksensä ja laajan lämpötila-alueensa toimintakyvyn ansiosta.

Termi "PCB" tarkoittaa alustaa, joka yhdistää elektroniset komponentit toisiinsa syövytetyn kuparipiirin ja pinnoitettujen läpimenevien reikien kautta. Yhdessä FR4:n kanssa se muodostaa kestävän ja luotettavan levyn, joka sopii kaikkeen edullisesta kulutuselektroniikasta teollisuuden ohjausjärjestelmiin.

❓ Kuinka FR4 PCB valmistetaan?

FR4-piirilevyn valmistus sisältää useita tarkkoja vaiheita yhdenmukaisuuden ja laadun varmistamiseksi. Peruselementtejä ovat kuparifolio, FR4-laminaattilevyt ja sarja prosesseja, jotka muuttavat raaka-aineet toimiviksi piirilevyiksi.

📍 Vaiheittainen valmistusprosessi

1. Materiaalin valmistelu:FR4-laminaattilevyt leikataan ja puhdistetaan.
2. Kuparin laminointi:Kuparikerrokset sidotaan FR4-ytimeen lämmön ja paineen alaisena.
3. Valokuvakaiverrus:Valoherkkä naamio asetetaan ja altistetaan UV-valolle kuparijäämien määrittämiseksi.
4. Etsaus:Ei-toivottu kupari poistetaan kemiallisilla etsausaineilla, jolloin jäljelle jää tarkat piirikuviot.
5. Poraus:CNC-koneet poraavat reikiä läpivienteihin ja komponenttijohtoihin.
6. Pinnoitus:Reikien seinät on pinnoitettu kuparilla kerrosten sähköistä yhdistämistä varten.
7. Juotosmaski ja silkkipaino:Suojapinnoitteet ja tunnistusmerkit on kiinnitetty.
8. Testaus ja tarkastus:Valmiit levyt testataan sähköisesti vikojen havaitsemiseksi ja suorituskyvyn varmistamiseksi.

❓ Miksi valita FR4-materiaali piirilevyille?

FR4-materiaalin valitseminen piirilevyjen valmistukseen tarjoaa joukon etuja, jotka tekevät siitä ihanteellisen moniin sovelluksiin. Sen tasapainoinen suorituskyky, kustannustehokkuus ja monipuolisuus edistävät sen laajaa käyttöä.

🤔 FR4:n tärkeimmät edut

• Korkea lujuus:Erinomainen mekaaninen vakaus staattisille ja dynaamisille kuormituksille.
• Hyvä eristys:Matala dielektrisyysvakio ja häviötangentti vähentävät signaalin vääristymiä.
• Paloa hidastava:Täyttää turvallisuusstandardit itsestään sammumisominaisuuksiensa vuoksi.
• Lämpötilan sieto:Toimii hyvin laajalla lämpötila-alueella (yleensä ~130°C asti).
• Kustannustehokkuus:Kilpailukykyinen hinnoittelu verrattuna edistyneisiin komposiitteihin.

❓ Mitkä FR4:n ominaisuudet ovat tärkeimpiä piirilevyjä suunniteltaessa?

Valittaessa materiaalia piirilevyjen suunnitteluun, insinöörit arvioivat useita keskeisiä ominaisuuksia, jotka vaikuttavat suorituskykyyn ja luotettavuuteen. FR4:llä on suotuisat ominaisuudet useilla kriteereillä.

❓ Mitkä ovat yleisiä FR4-piirilevysovelluksia?

FR4-piirilevyt ovat kaikkialla käytössä monipuolisuutensa ja luotettavuutensa ansiosta. Alla on yleiskatsaus sovelluksista, joissa FR4 toimii poikkeuksellisen hyvin.

🌍 Tyypillisiä käyttötapauksia

• Kulutuselektroniikka:Älypuhelimet, tabletit, kodinkoneet.
• Teollinen ohjaus:PLC:t, liikeohjaimet, virtalähteet.
• Autoelektroniikka:Kojelaudat, anturit, infotainment-järjestelmät.
• Viestintälaitteet:Reitittimet, RF-moduulit, verkkolaitteet.
• Lääketieteelliset laitteet:Diagnostiikkakoneet, laiteohjaimet.

❓ Miten FR4 on verrattuna muihin piirilevymateriaaleihin?

Insinöörit valitsevat usein FR4:n ja vaihtoehtoisten materiaalien, kuten polyimidin, Rogersin tai metallisydänsubstraattien, välillä. Jokainen materiaali tarjoaa ainutlaatuisia etuja, jotka sopivat tiettyihin tarpeisiin.

❓ Usein kysytyt kysymykset (FAQ)

K:Mitä "FR4" tarkoittaa piirilevyssä?

V:FR4 on lyhenne sanoista "Flame Retardant 4", mikä tarkoittaa lasivahvisteista epoksilaminaattia, joka kestää paloa ja antaa rakenteellisen lujuuden piirilevyille.

K:Miksi FR4:ää käytetään niin laajasti piirilevyteollisuudessa?

V:FR4 yhdistää mekaanisen lujuuden, sähköeristyksen, lämmönvastuksen ja kustannustehokkuuden, mikä tekee siitä sopivan monenlaisiin elektronisiin sovelluksiin.

K:Voidaanko FR4:ää käyttää korkeataajuisissa RF-sovelluksissa?

V:Vaikka FR4:ää käytetään matalataajuisissa piireissä, korkeataajuiset RF-piirit vaativat usein materiaaleja, kuten Rogers, joilla on pienemmät dielektriset häviöt signaalin eheyden parantamiseksi.

K:Miten kosteus vaikuttaa FR4-piirilevyihin?

V:FR4:llä on hyvä kosteudenkestävyys, mutta pitkäaikainen altistuminen suurelle kosteudelle voi silti vaikuttaa suorituskykyyn. Suojapinnoitteet ja mukautuvat kerrokset auttavat lieventämään tätä.

K:Sopiiko FR4 autoelektroniikkaan?

V:Kyllä, FR4:ää käytetään laajalti autoelektroniikassa sen lämpövakauden ja kestävyyden vuoksi, vaikka äärimmäisiin ympäristöihin voidaan valita tiettyjä korkean lämpötilan muunnelmia.

📌 Viimeisiä ajatuksia

YmmärtäminenFR4 PCBon välttämätöntä kaikille, jotka työskentelevät elektroniikan suunnittelun ja valmistuksen parissa tai oppivat niistä. Sen tasapainoiset ominaisuudet tekevät siitä runkomateriaalin lukemattomille laitteille maailmanlaajuisesti. Arvioitpa materiaaleja uutta projektia varten tai valitset toimittajaa, FR4 on edelleen luotettava valinta.

Harkitse kumppanuutta saadaksesi korkealaatuisen FR4-piirilevyn valmistuksen, joka on räätälöity tarpeidesi mukaanShenzhen Fanway Technology Co., Ltd— luotettava tarkkuuspiirilevyjen valmistusratkaisujen toimittaja.Ota yhteyttämeille.
