AnSMT stensiilion yksi kriittisimmistä mutta usein aliarvioituista komponenteista nykyaikaisessa elektroniikan valmistuksessa. Se määrittää suoraan juotospastan levitystarkkuuden, komponenttien kohdistuksen ja PCB-kokoonpanon kokonaistuoton. Tämä kattava opas tutkii, mitä SMT Stencil on, miten se toimii, mitä eri tyyppejä ja materiaaleja on saatavilla ja miksi sillä on ratkaiseva rooli korkean luotettavuuden pintaliitosteknologian (SMT) tuotannossa.

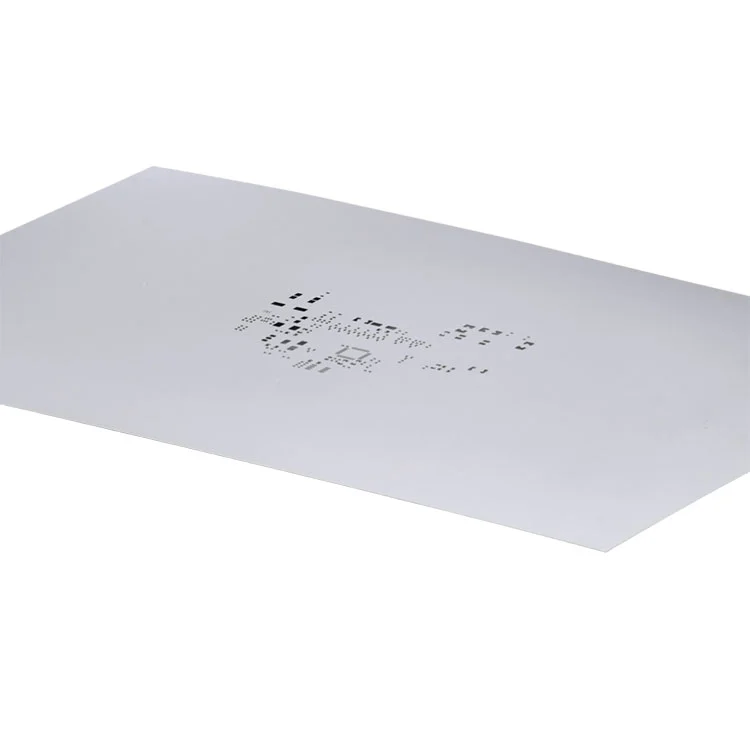

SMT Stencil on tarkkuusvalmistettu metallilevy, jota käytetään juotospastan tulostusvaiheessa pinta-asennusteknologian kokoonpanossa. Se sisältää laserleikattuja aukkoja, jotka vastaavat tarkasti painetun piirilevyn (PCB) juotostyynyjä. Tuotannon aikana juotospastaa levitetään stensiilipinnan poikki, jolloin kontrolloitu määrä tahnaa pääsee kulkemaan kunkin aukon läpi ja saostumaan PCB-tyynyille.
Tämän prosessin tarkkuus vaikuttaa suoraan juotosliitoksen eheyteen, komponenttien sijoitustarkkuuteen ja tuotteen pitkäaikaiseen luotettavuuteen. Valmistajille, kutenShenzhen Fanway Technology Co., Ltd, SMT-stensiilit eivät ole kulutustarvikkeita, vaan tarkkuustyökaluja, jotka määrittävät prosessin vakauden.
Juotospastan tulostusprosessi on vastuussa yli 60 prosentista SMT-virheistä, jos sitä ei valvota kunnolla. Optimoitu SMT-stencil varmistaa:
Ilman hyvin suunniteltua SMT Stensiiliä edes edistyneimmät poiminta- ja paikkakoneet eivät pysty kompensoimaan tulostuksen epätarkkuuksia.
SMT-stensiilit luokitellaan rakenteen, asennustavan ja käyttöskenaarion perusteella. Yleisimpiä luokkia ovat:
Materiaalivalinta vaikuttaa suoraan stensiilin käyttöikään, tulostuksen yhtenäisyyteen ja puhdistustehokkuuteen. Yleisimmin käytetty materiaali on ruostumaton teräs sen kestävyyden ja pinnan sileyden vuoksi.
| Materiaali | Edut | Tyypillinen käyttötapaus |
|---|---|---|
| Ruostumaton teräs | Kestävä, sileät seinät | Massatuotanto |
| Nikkeli | Erinomainen julkaisusuorituskyky | Hienojakoiset komponentit |
| Messinki | Pienemmät kustannukset | Lyhytaikainen käyttö |
Stensiilisuunnittelu on tasapaino juotosmäärän säätelyn ja tahnan vapautumisen tehokkuuden välillä. Keskeisiä suunnittelutekijöitä ovat:
Edistyneet valmistajat pitävätShenzhen Fanway Technology Co., Ltdnoudata IPC-ohjeita varmistaaksesi optimaalisen tahnan siirtotehokkuuden ja prosessin pitkän aikavälin toistettavuuden.
| Kaavaintyyppi | Tarkkuus | Maksaa | Suositeltu äänenvoimakkuus |
|---|---|---|---|
| Kehystetty | Erittäin korkea | Keskikokoinen | Suuri volyymituotanto |
| Kehyksetön | Korkea | Matala | Keskimääräinen tuotanto |
| Prototyyppi | Keskikokoinen | Erittäin alhainen | Pienen volyymin testaus |
SMT-stensiilejä käytetään laajasti eri aloilla, mukaan lukien kulutuselektroniikka, autoelektroniikka, lääketieteelliset laitteet, teollisuuden ohjausjärjestelmät ja tietoliikenne. Kaikki sovellukset, jotka vaativat tarkkaa juotospastan levitystä, riippuvat oikein suunnitellusta SMT-stensiilistä.
EEAT:n näkökulmasta SMT-stensiilit osoittavat:
Mihin SMT-stensiiliä käytetään?
SMT Stenciliä käytetään juotospastan tarkkaan levittämiseen PCB-tyynyille ennen komponenttien sijoittamista, mikä varmistaa luotettavat juotosliitokset.
Miksi SMT-stensiilin paksuudella on väliä?
Stensiilin paksuus ohjaa juotteen määrää; väärä paksuus voi aiheuttaa riittämättömiä juotos- tai siltausvirheitä.
Mikä SMT-stensiilityyppi on paras massatuotantoon?
Kehystetyt SMT-stensiilit sopivat parhaiten massatuotantoon vakauden ja toistettavuuden vuoksi.
Kuinka usein SMT-stensiili tulee vaihtaa?
Vaihto riippuu käytöstä, puhdistustiheydestä ja materiaalin laadusta, mutta korkealaatuiset stensiilit voivat kestää kymmeniä tuhansia jaksoja.
Mitkä standardit ohjaavat SMT Stencil -suunnittelua?
IPC-7525 ja IPC-A-610 ovat laajalti tunnustettuja standardeja, jotka ohjaavat stensiilisuunnittelua ja juotospastan käyttöä.
Jos etsit erittäin tarkkoja SMT Stencil -ratkaisuja, joita tukevat valmistusosaaminen ja tiukka laadunvalvonta,Shenzhen Fanway Technology Co., Ltd on valmis tukemaan tuotantotavoitteitasi.Ota yhteyttämeilletänään keskustellaksemme siitä, kuinka SMT Stencil -ratkaisumme voivat parantaa kokoonpanosi tuottoa ja pitkän aikavälin luotettavuutta.
