Joustavat tulostetut piirilevyt (FPC PCB) ovat nykypäivän nopeasti kehittyvän elektroniikkateollisuuden ytimessä. Laitteiden pienentyessäFPC -piirilevyTeknologia on noussut kriittiseksi ratkaisuksi kompaktien mallien saavuttamiseksi vaarantamatta suorituskykyä. Sukelluksella syvälle materiaalien eritelmiin, suorituskykyparametreihin ja edistyneisiin valmistustekniikoihin tarjoamme sinulle selkeän käsityksen heidän eduistaan ja auttamme sinua tekemään tietoisia päätöksiä seuraavalle projektillesi.

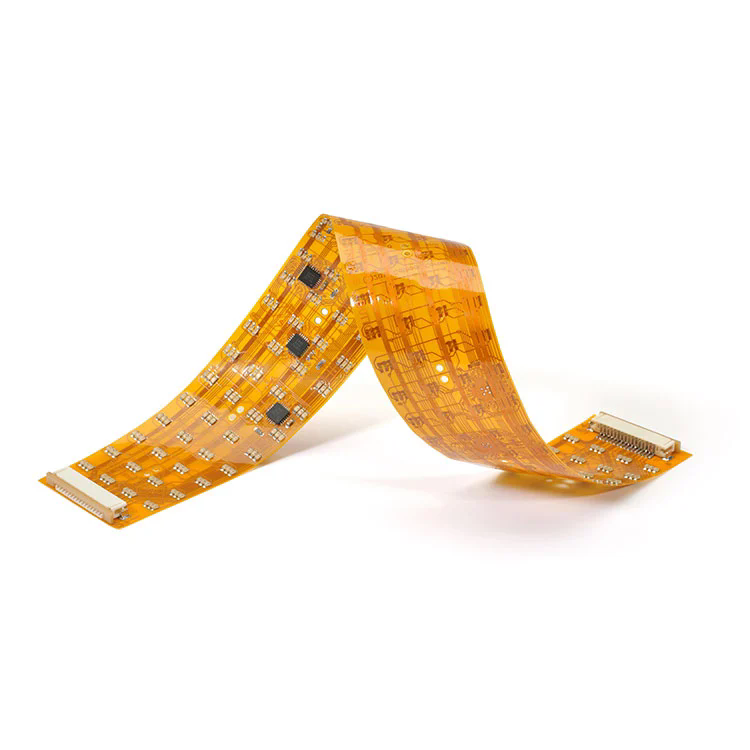

FPC -piirilevy (joustava tulostettu piirilevy) on erittäin mukautuva elektroninen liitos, joka on valmistettu ohuista, joustavista materiaaleista. Toisin kuin perinteiset jäykät piirilevyjä, FPC: t voivat taivuttaa, taittaa ja kiertää, jolloin valmistajat voivat suunnitella pienempiä ja kevyempiä laitteita vaarantamatta sähkösuorituskykyä.
Rakenne sisältää tyypillisesti:
Perusmateriaali: Polyimidi (PI) tai polyesteri (PET) -kalvo joustavuuden vuoksi.
Johtava kerros: Kuparikalvo tehokkaan virransiirron saavuttamiseksi.
Liimakerros: Varmistaa vahvan sidoksen kuparin ja substraatin välillä.
Suojaava peitto: Tarjoaa eristyksen ja mekaanisen suojan.
FPC -piirilevy toimii kuin perinteinen piirilevy, mutta tarjoaa mekaanisen joustavuuden. Laitteeseen integroituna se voi yhdistää erilaiset elektroniset komponentit dynaamisten tai suljetujen tilojen välillä. Esimerkiksi älypuhelimissa FPC -PCB: t yhdistävät päällysteen näytölle saranamekanismien kautta säilyttäen samalla stabiilin signaalin lähetyksen.
Fanitien FPC -piirilevyjä on suunniteltu tarkkuudella ja luotettavuudella. Alla on yleiskatsaus ydinvaatimuksista:
| Parametri | Eritelmä | Kuvaus |
|---|---|---|
| Perusmateriaali | Polyimidi / lemmikki | Varmistaa kestävyyden ja korkean joustavuuden |
| Kuparin paksuus | 1oz / 2oz | Käsittelee erilaisia nykyisiä kapasiteetteja |
| Kerrosluku | 1–6 kerrosta | Tukee yksinkertaisia monimutkaisia piirimalleja |
| Pintapinta | Enig / OSP / HASL | Suojaa kuparia ja parantaa juotettavuutta |
| Min. Hivenleveys | 0,05 mm | Mahdollistaa tiheyden piirin reitityksen |
| Min. Reiän koko | 0,1 mm | Sopii mikro-VIA-sovelluksiin |
| Käyttölämpötila. | -40 ° C - +150 ° C | Suorittaa luotettavasti äärimmäisissä ympäristöissä |
| Taivuttaa sädettä | Niinkin alhainen kuin 1 mm | Täydellinen dynaamisiin taivutusskenaarioihin |
| Impedanssinhallinta | ± 10% toleranssi | Varmistaa vakaan signaalin eheyden |
Nämä parametrit tekevät FPC -piirilevyistä ihanteellisia teollisuudelle, joka vaatii miniatyrisointia, joustavuutta ja kestävyyttä.
FPC -PCB: n ainutlaatuiset edut ovat johtaneet laajalle levinneeseen käyttöönottamiseen useilla aloilla:
Älypuhelimet ja tablettit: Kompaktit yhdistäminen näyttöjen, paristojen ja prosessorien välillä.
Pudottavat laitteet: Ultra-ohut FPC: t tarjoavat saumattoman integraation kelloille, kuntoseurantalaitteille ja VR-kuulokkeille.
Kannettavat tietokoneet ja pelikonsolit: Suurten tiheyden joustavat piirit parantavat signaalin luotettavuutta tiukkoissa koteloissa.
ADAS & Infotainment: Joustavat piirilevyt varmistavat vakaat yhteydet rajoitetuissa kojelautatiloissa.
LED-valaistusjärjestelmät: Parannettu lämmönkestävyys tukee korkean suorituskyvyn autovalaistusta.
Akun hallinta: FPC -piirilevyjen värähtely ja lämpötilan vaihtelut EV: ssä.
Diagnostiset kuvantamislaitteet: Joustavat mallit tukevat kompakteja lääketieteellisiä skannereita.
Pudottavat terveysmonitorit: Kevyt ja bioyhteensopivat piirit mahdollistavat potilasystävälliset mallit.
Kirurgiset työkalut: Korkeasti luotettavuus FPCS Power Precision Instruments minimaalisesti invasiivisissa leikkauksissa.
Robotiikka ja automaatio: Dynaaminen taivutuskyky mahdollistaa integroinnin robottivarsiin.
Ilmailualan välineet: Äärimmäisen lämpötilan vastus varmistaa pitkäaikaisen luotettavuuden.
5G- ja IOT-ratkaisut: Nopea signaalin lähetys tukee seuraavan sukupolven verkkoja.
FPC -PCB: t tarjoavat useita etuja, jotka tekevät niistä välttämättömiä edistyneessä elektroniikassa:
Korvaamalla tilaa vieviä johtosarjoja FPC: t vähentävät laitteen kokonaiskokoa ja painoa merkittävästi.
Ne taivuttavat, taitavat ja kiertävät menettämättä suorituskykyä, mikä mahdollistaa kompaktit asettelut monimutkaisissa kokoonpanoissa.
FPC: t minimoivat vikariskejä vähemmän ja liitospisteitä ja juotosliitoksia ja parantavat pitkäikäisyyttä.
Ne, jotka on suunniteltu kestämään äärimmäisiä ympäristöolosuhteita, ovat ihanteellisia auto-, ilmailu- ja teollisuussovelluksiin.
Hallittu impedanssi varmistaa tehokkaan, vakaan ja luotettavan korkeataajuisen signaalin suorituskyvyn.
Korkealaatuisten FPC-piirilevyjen tuottaminen sisältää huipputeknologiat:
Laserporaus: saavuttaa erittäin hienot mikroviiasit tiheyden yhteyksiin.
Automaattinen optinen tarkastus (AOI): Varmistaa vikavapaan tuotannon ja yhdenmukaisen laadun.
Sähköprosessit: parantaa kuparin tarttuvuutta ja kestävyyttä.
Kansi ja päällekkäisyydet: Tarjoaa lisäsuojaa mekaanista rasitusta vastaan.
Impedanssinhallintatestaus: takaa nopean signaalin suorituskyvyn nopealle piireille.
V: Tärkein ero on joustavuus. Jäykät piirilevyt ovat kiinteitä ja niitä käytetään staattisissa kokoonpanoissa, kun taas FPC -PCB: t voivat taivuttaa, taittaa ja kiertää ilman vaurioita, mikä tekee niistä sopivia dynaamisiin tai kompakteihin ympäristöihin, kuten älypuhelimiin, pukeutuksiin ja autojen kojetauluihin.
V: Korkealaatuiset FPC-piirilevyjä, kuten tuulettimen valmistamia, on suunniteltu kestämään äärimmäiset olosuhteet. Käyttölämpötila vaihtelee -40 ° C - +150 ° C ja parantunut tärinänkestävyys, ne voivat luotettavasti suorittaa yli 10 vuoden ajan vaatiessaan sovelluksia, kuten autoelektroniikkaa ja ilmailualan instrumentointia.
Vuosikymmenien ajan asiantuntemusta joustavasta piirinvalmistuksesta,FanitieTarjoaa tarkkaa, luotettavia ja muokattavia FPC-piirilevyratkaisuja. Edistyneet tuotantolaitoksemme, tiukka laadunvalvonta ja innovatiivinen tekniikka antavat meille mahdollisuuden toimittaa tuotteita, jotka täyttävät teollisuuden kehittyvät vaatimukset ympäri maailmaa.
Tarvitsetko yksikerroksisen prototyypin tai monikerroksisen joustavan ratkaisun korkeataajuisiin sovelluksiin, tuuletin varmistaa, että jokainen piirilevy on optimoitu suorituskykyyn, luotettavuuteen ja kustannustehokkuuteen.
Jos haluat integroida FPC -piirilevyratkaisut tuotteihisi,Ota yhteyttäTänään keskustella projektivaatimuksistasi. Suunnittelutiimimme on valmis auttamaan sinua saavuttamaan seuraavan sukupolven malleja huipputeknologialla.
