Elektroniikan valmistuksen nopeatempoisessa maailmassa, jossa kompaktit mallit, kevyt rakenne ja erinomainen suorituskyky ovat välttämättömiä,Jäykät flex -piirileviton tullut yhdeksi innovatiivisimmista ratkaisuista. Yhdistämällä jäykät levyjen kestävyyden joustavien piirien monipuolisuuteen, jäykät joustavat piirilevyjä muuttavat kuinka insinöörit suunnittelevat kaiken kulutuselektroniikasta ilmailu- ja avaruusjärjestelmiin. Tässä artikkelissa sukeltamme syvälle siihen, mitkä jäykät joustavat PCB: t ovat, miten ne toimivat, miksi niistä tulee yhä suositumpia ja kuinka heidän ainutlaatuiset parametrit tekevät niistä optimaalisen valinnan korkean kysynnän sovelluksille.

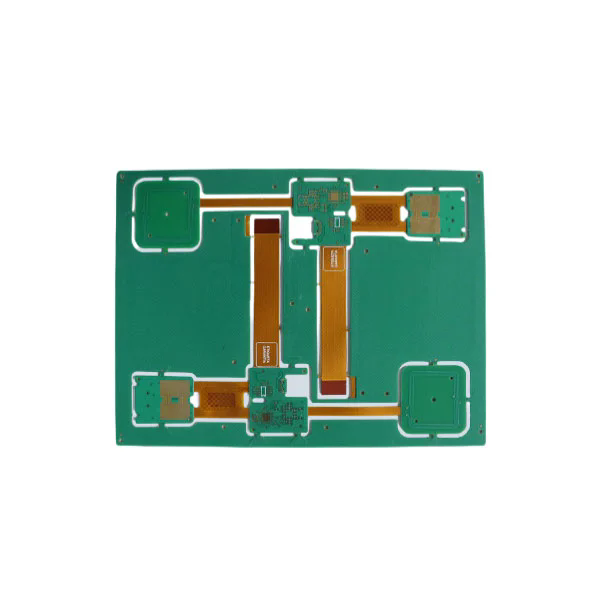

Jäykkä Flex -piirilevy on hybridipainetaulu, joka integroi sekä jäykät että joustavat substraatit yhdeksi, saumattomaksi muotoiluun. Toisin kuin perinteiset jäykät PCB: t, jotka koostuvat kokonaan jäykistä FR4: stä tai vastaavista materiaaleista tai puhtaasti joustavista piireistä, jotka käyttävät polyimidikalvoja, jäykät joustavat PCB: t yhdistävät molemmat tekniikat suorituskyvyn ja suunnittelun vapauden maksimoimiseksi.
Ytimessä jäykkä osa tukee komponentteja, jotka vaativat mekaanista stabiilisuutta, kuten liittimiä, mikrokontrollereita tai integroituja piirejä, kun taas joustava osa antaa levyn taivuttaa, taittaa tai kiertää, jotta se mahtuu kompakteihin koteloihin. Tämä tekee jäykistä Flex -piirilevyjä, jotka ovat ihanteellisia sovelluksiin, joissa tila on rajoitettu, mutta suuri luotettavuus on ratkaisevan tärkeää.
Signaalin eheys: Jäykkien ja joustavien kerrosten väliset lyhyemmät yhteydet minimoivat signaalin menetyksen ja parantavat nopeaa tiedonsiirtoa.
Mekaaninen monipuolisuus: Joustava osa mahdollistaa taitonsa, mikä vähentää laitteen kokonaiskokoa ja eliminoi tilaa vievän johdotuksen.
Luotettavuuden parannus: Flex- ja jäykkien osien integrointi yhdeksi piirilevyksi minimoi juotosliitokset ja liittimet, jotka ovat yleisiä vikapisteitä.
Tämä suorituskyvyn ja suunnittelun joustavuuden sekoitus on tehnyt jäykästä Flex PCB: stä yhä tärkeämmäksi teollisuudenaloilla, kuten lääketieteellisillä laitteilla, sotilaallisella elektroniikalla, autojärjestelmillä ja kuluttajavälineillä.
Elektroniikan valmistajat kohtaavat usein kriittisen päätöksen valitessaan piirilevytyyppejä: Pitäisikö heidän käyttää perinteistä jäykkää piirilevyä, joustavaa piirilevyä tai jäykkää joustavaa piirilevyä? Tässä on tärkeimmät syyt, miksi jäykistä Flex -piirilevyjä on tulossa edistyneiden mallien suositeltava valinta.
| Ominaisuus | Jäykkä piirilevy | Joustava piirilevy | Jäykkä joustava piirilevy |
|---|---|---|---|
| Avaruuden käyttö | Rajoitettu | Erinomainen | Erinomainen |
| Mekaaninen kestävyys | Korkea | Kohtuullinen | Korkea |
| Suunnittelun joustavuus | Matala | Korkea | Korkea |
| Signaalin eheys | Kohtuullinen | Kohtuullinen | Erinomainen |
| Kokoonpanon monimutkaisuus | Korkea (lisää liittimiä) | Korkea | Matala |
| Luotettavuus | Hyvä | Kohtuullinen | Erinomainen |
Jäykät Flex PCB: t tarjoavat molempien maailmojen parhaat puolet yhdistämällä jäykän PCB: n kestävyyden joustavien piirien mukautuvuuteen. Tämä johtaa:
Kompaktit mallit: välttämättömät älypuhelimille, puettaville ja IoT -laitteille.
Alentunut paino: kriittinen ilmailu-, droonien ja autojen sovelluksille.
Vähemmän yhteyspistettä: vähentää mahdollisia epäonnistumispisteitä ja parantaa tuotteiden elinkaarta.
Parannettu suorituskyky: ylläpitää erinomaisen signaalin lähetyksen jopa korkeataajuisissa sovelluksissa.
Lääketieteelliset laitteet: sydämentahdistimet, kuvantamisjärjestelmät ja kirurgiset työkalut.
Ilmailu- ja puolustus: avioniikka, tutkajärjestelmät ja sotilasluokan elektroniikka.
Automotive: Advanced Driver-Assistence Systems (ADAS), viihdejärjestelmät ja EV-akun hallinta.
Kulutuselektroniikka: Älypuhelimet, tabletit, kamerat ja pelikonsolit.
Mahdollistaa miniatyrisoinnin säilyttäen rakenteellisen eheyden, jäykistä Flex PCB: stä on tullut välttämätön komponentti seuraavan sukupolven elektronisissa laitteissa.
Kun valitset jäykän joustavan piirilevyjen toimittajan, teknisten parametrien ymmärtäminen on ratkaisevan tärkeää. Korkealaatuinen valmistus varmistaa kestävyyden, suorituskyvyn ja tiukkojen teollisuusstandardien noudattamisen. Alla on yhteenveto keskeisistä tuotteiden eritelmistä, jotka määrittelevät ylivoimaisen jäykän joustavan piirilevyn:
| Parametri | Eritelmä |
|---|---|
| Materiaali | FR4, polyimidi, lemmikki |
| Kerrosluku | 2 - 20+ kerrosta |
| Kuparin paksuus | 0,5 oz - 4 unssia |
| Min. Linjan leveys/etäisyys | 0,075 mm / 0,075 mm |
| Reiän koko | Min. 0,1 mm |
| Flex Bend -säde | Niinkin alhainen kuin 0,5 mm |
| Pintapinta | Enig, Hasl, OSP, upotushopea, kultapinnoitus |
| Käyttölämpötila | -40 ° C - +150 ° C |
| Impedanssinhallinta | ± 10% |
| Sertifikaatit | ROHS, UL, ISO9001, IPC-6013 |
Nämä tekniset tiedot varmistavat, että piirilevy ylläpitää korkeaa sähkösuorituskykyä ja kestää ankarat ympäristöolosuhteet. Jäykät Flex -piirilevyihin erikoistuneet valmistajat käyttävät edistyneitä valmistustekniikoita, kuten laserporausta, valvottua impedanssireititystä ja automatisoitua optista tarkastamista tarkkuuden ja luotettavuuden takaamiseksi.
Oikean valmistajan valitseminen on yhtä kriittinen kuin oikean piirilevyn suunnittelun valitseminen. Tässä on tarkistuslista, jonka avulla voit arvioida luotettavan jäykän joustavan piirilevyn toimittajan:
Tekniikan asiantuntemus: Varmista, että valmistajalla on kokemusta monikerroksisten monikerroksisten jäykkien taipuvien piirilevyjen mallien käsittelystä.
Materiaalin laatu: Käytä vain korkealaatuista FR4: tä ja polyimidiä kestävyyden ja joustavuuden varmistamiseksi.
Laadunvarmistus: Etsi tiukkoja testausprotokollia, mukaan lukien AOI, impedanssitestaus ja lämpörasituskokeet.
Mukauttamisvaihtoehdot: Valitse toimittaja, joka tarjoaa räätälöityjä ratkaisuja sovellusvaatimuksiin.
Laitosaika ja skaalautuvuus: Nopea prototyyppi yhdistettynä kykyyn skaalata massatuotanto on ratkaisevan tärkeää.
Härkä on johtava jäykkä Flex-piirilevyvalmistaja, jolla on vuosien kokemus korkealaatuisten ratkaisujen toimittamisesta teollisuudelle, mukaan lukien lääketieteellinen, auto-, ilmailu- ja kulutuselektroniikka. Tuotteemme valmistetaan käyttämällä huipputeknisiä laitteita, noudatetaan IPC-6013 -standardeja ja suoritetaan tiukkaa laatua testausta ylimmän tason suorituskyvyn varmistamiseksi.
Tarvitsetko monimutkaisen monikerroksisen suunnittelun tai kustannustehokkaan prototyypin, Fanyway tarjoaa kattavan tuen suunnittelukonsultoinnista lopulliseen tuotantoon.
Q1. Mitkä ovat tärkeimmät hyödyt jäykien Flex -piirilevyjen käytöstä tuotesuunnittelussa?
A1. Jäykät joustavat PCB: t mahdollistavat kompaktit mallit, vähentävät kokonaispainoa, minimoivat yhteydet ja parantavat signaalin eheyttä. Nämä edut tekevät niistä ihanteellisia toimialoille, joilla luotettavuus ja miniatyrisointi ovat kriittisiä, kuten ilmailu-, auto- ja lääketieteellistä tekniikkaa.
Q2. Ovatko jäykät flex -piirilevyjä kalliimpia kuin perinteiset jäykät piirilevyjä?
A2. Vaikka jäykien Flex -piirilevyjen alkuperäiset valmistuskustannukset voivat olla suurempia, ne vähentävät usein kokonaistuotantokustannuksia minimoimalla liittimet, parantamalla luotettavuutta ja mahdollistamalla tehokkaan kokoonpanon. Suorituskykyisissä sovelluksissa ne tarjoavat merkittäviä kustannussäästöjä tuotteen elinkaaren aikana.
Jäykät flex -piirilevyjen uudelleenmäärittely määrittelee modernin elektroniikan uudelleen tarjoamalla vertaansa vailla olevan suunnittelun joustavuuden, luotettavuuden ja suorituskyvyn. Ne antavat insinööreille mahdollisuuden luoda pienikokoisia, mutta vankkoja tuotteita, jotka täyttävät kasvavat teollisuuden vaatimukset lääketieteellisestä tekniikasta ilmailu- ja avaruustyöhön.
AtHärkä, olemme erikoistuneet korkealaatuisten jäykkien taivutuslevyjen valmistukseen, jotka on räätälöity tarpeisiisi. Autamme saavuttamaan tuotteillesi huippuluokan tilojamme, tiukat testausprotokollat ja tekniikan asiantuntemus saavuttamaan optimaalisen suorituskyvyn ja luotettavuuden.
Oletko valmis ottamaan elektroniikkasuunnittelusi seuraavalle tasolle?Ota yhteyttäTänään keskustella projektistasi ja selvittää, kuinka Fanyway voi toimittaa täydellisen jäykän joustavan piirilevyratkaisun.
-
